Объединение нескольких Wi-Fi каналов с помощью Mikrotik

14.12.2013
  1. Настройка беспроводного канала "точка-точка"
  2. Объединяем 2 беспроводных канала
  3. Объединяем 3-й беспроводной канал
  4. Настройка резервной линии связи

Производители беспроводных точек доступа хоть и пишут, что их устройства работают на скорости 300 Мбит/с, но в реальности добиться скорости более 200 Мбит/с по одному Wi-Fi каналу достаточно сложно.

Чтобы обеспечить более высокую скорость передачи данных, покупают дорогостоящие радиорелейные станции РРЛ. Для малых провайдеров и организаций стоимость радиорелейного оборудования слишком высока. Выйти из ситуации можно следующим образом: поставить несколько Wi-Fi мостов и объединить их в один канал. Таким образом, скорость Wi-Fi увеличивается в несколько раз.

В этой статье мы расскажем, как увеличить скорость Wi-Fi путем объединения нескольких Wi-Fi мостов в единый канал. Также вы узнаете, как настроить беспроводной канал в качестве резервной линии связи.

В примере будет использоваться следующее оборудование:

  • Точки доступа Mikrotik RB SXTG - 6шт. (3 Wi-Fi моста);
  • Маршрутизатор Mikrotik RB2011LS-IN - 2шт. (для объединения 3-х Wi-Fi мостов в единый канал).

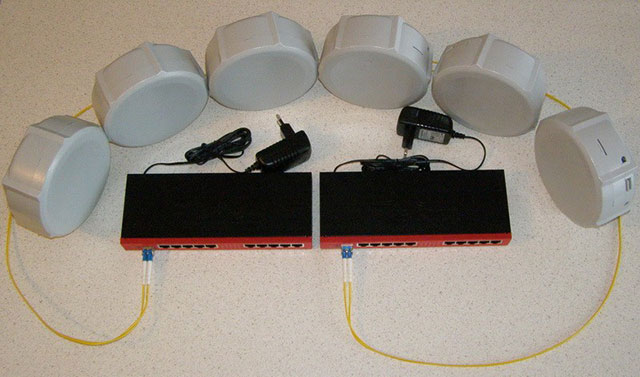

Точки доступа Mikrotik RB SXTG и маршрутизаторы Mikrotik RB2011LS-IN

Данная конфигурация сможет обеспечить скорость до 650 Мбит/с на расстоянии до 3 км.

Если вам нужно увеличить скорость на расстояние 20-30 километров, то в качестве Wi-Fi мостов можно использовать точки доступа MikroTik RB912UAG-5HPnD-OUT и антенны Ubiquiti RocketDish 5G-30.

Также нужно понимать, что чем большую скорость вы хотите получить, тем больше будет нагрузка на маршрутизаторы, объединяющие Wi-Fi каналы. Маршрутизатор Mikrotik RB2011LS подойдет для канала с общим объемом трафика 600-900 Мбит/с. Для беспроводного канала 1000 Мбит/с потребуется уже маршрутизатор помощнее, например MikroTik RB1100AHx2.

Итак, наша задача настроить 3 независимых Wi-Fi канала "точка-точка" и объединить их с помощью маршрутизаторов MikroTik.



Настройка беспроводного канала "точка-точка"

Для настройки беспроводного канала возьмем две Wi-Fi точки. Сначала настроим первую точку.

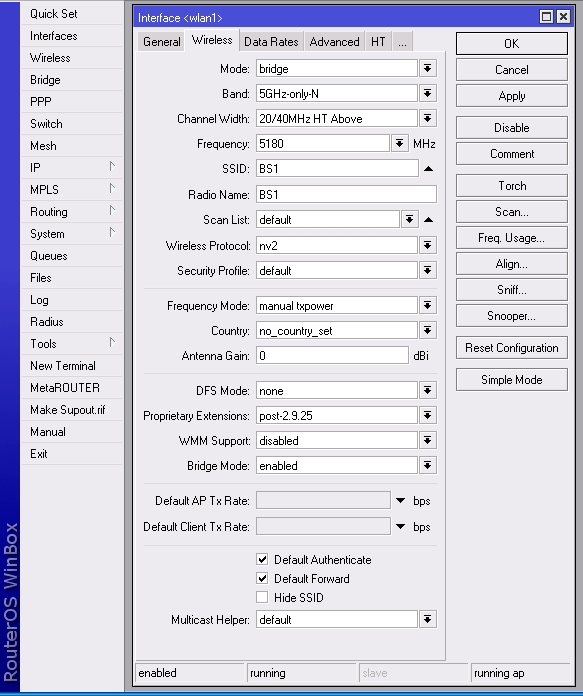

Откройте меню Wireless и выполните следующие настройки:

  • ModeBridge – режим работы "мост".
  • Band5GHz-only-N – работать только в беспроводном стандарте N, чтобы скорость была высокой.
  • Channel Width - 20/40MHz HT Above – использовать ширину канала 40 МГц, чтобы скорость по Wi-Fi была более 100 Мбит/с.
  • Frequency5180 – выбираем рабочую частоту.
  • SSIDBS1 – название Wi-Fi точки.
  • Radio NameBS1 – это имя устройства, которое будет отображаться в списке клиентов, при подключении к другой Wi-Fi точке.
  • Wireless ProtocolNV2 – использовать фирменный поллинговый протокол MikroTik, позволяющий увеличить скорость передачи данных.

Настройка Wi-Fi моста MikroTik

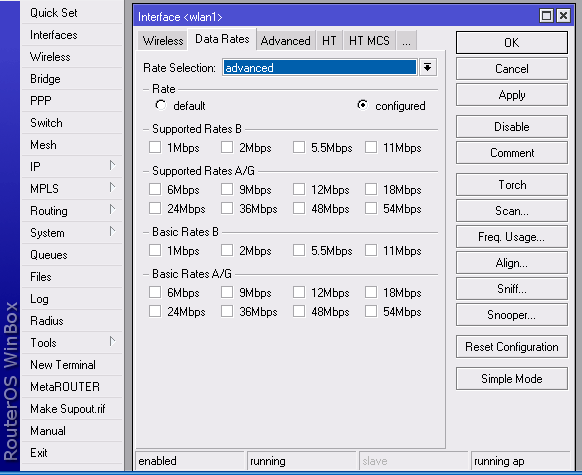

Перейдите на вкладку Data Rates и уберите все галочки, чтобы точка доступа не работала в медленных беспроводных режимах.

Настройка Data Rates в MikroTik

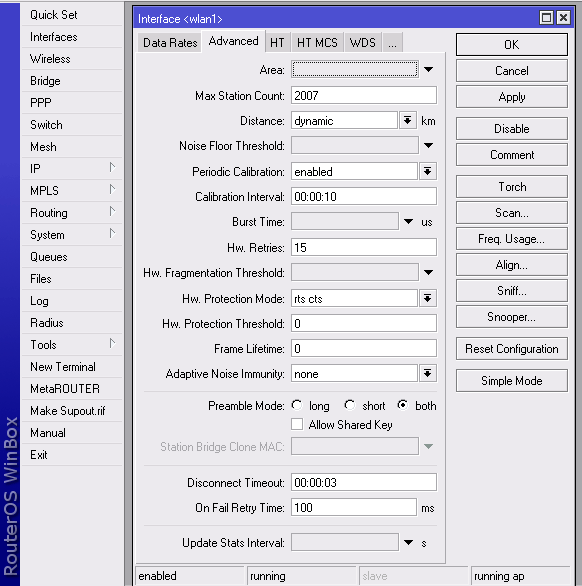

На вкладке Advanced настройте следующие параметры:

  • Periodic CalibrationEnabled – включить автоматическое определение уровня шума.
  • Calibration Interval00:00:10 – интервал времени между измерениями уровня шума.
  • Hw. Retries15 – количество повторов отправки данных, если не получено подтверждение о их доставке. Для соединения точка-точка рекомендуется установить максимальное значение 15.
  • Hw. Protection ModeRTS/CTS – включаем механизм для защиты от скрытого узла.

Настройка Advanced в MikroTik

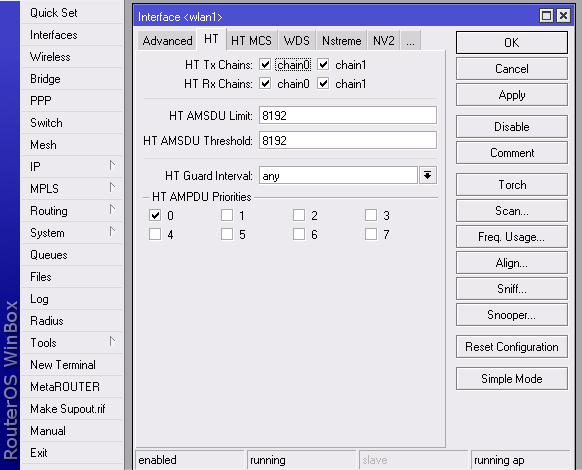

Перейдите на вкладку HT и поставьте все галочки напротив каналов chain, чтобы устройство работало в MIMO.

Настройка MIMO в MikroTik

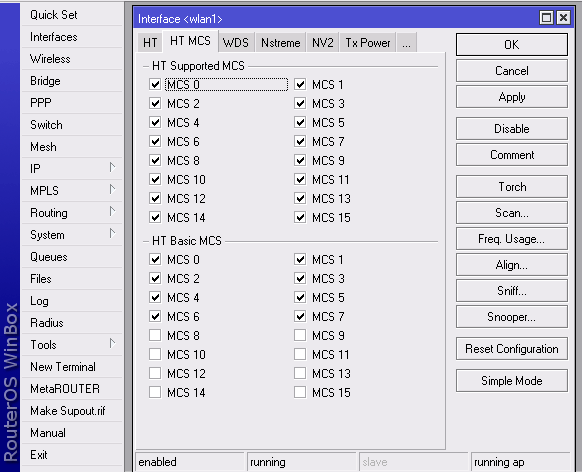

Откройте вкладку HT MCS и поставьте галочки, как на рисунке ниже.

Настройка MCS в MikroTik

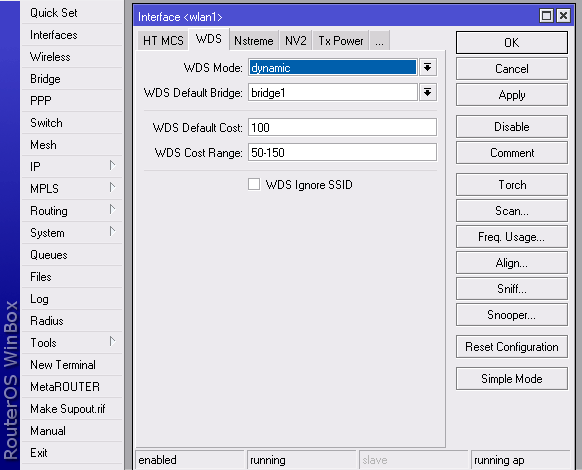

Перейдите на вкладку WDS и выберите следующее:

  • WDS ModeDynamiс - динамический режим добавления WDS записей.
  • WDS Default BridgeBridge1 - имя бридж интерфейса по умолчанию. Bridge1 должен быть заранее создан в меню Bridge и в него добавлены интерфейсы wlan1 и ether1.

Настройка WDS в MikroTik

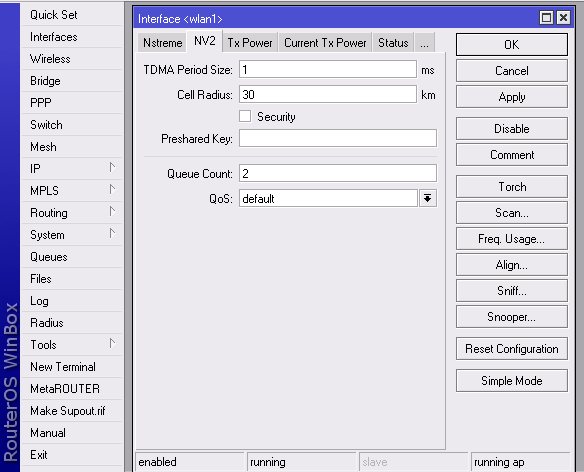

На вкладке NV2 в поле TDMA Period Size укажите 1, чтобы задержка при передаче через канал была минимальной.

Настройка NV2 в MikroTik

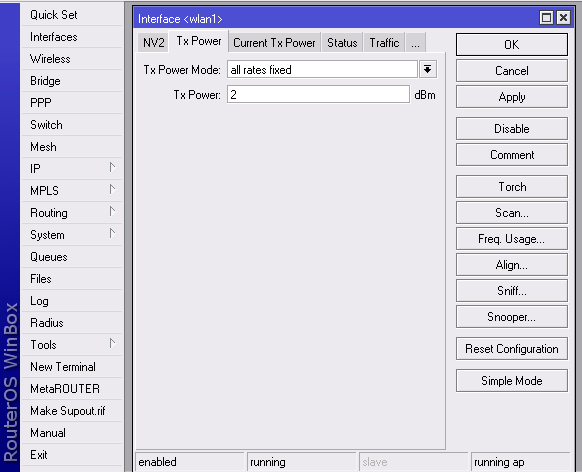

Поскольку мы сначала будет тестировать Wi-Fi точки в пределах одного помещения на небольшом расстоянии, то нужно уменьшить мощность Wi-Fi передатчика до 2 dbm. Для этого на вкладке Tx Power выполните следующие настройки:

  • Tx Power ModeAll Rates Fixed - одинаковая мощность на всех канальных скоростях.
  • Tx Power - 2 - уровень мощности 2 dBm.

Настройка мощности в MikroTik



Настройте вторую точку доступа аналогичным образом. Единственное отличие состоит в том, что в меню Wireles нужно выбрать ModeStation WDS (режим клиент WDS).

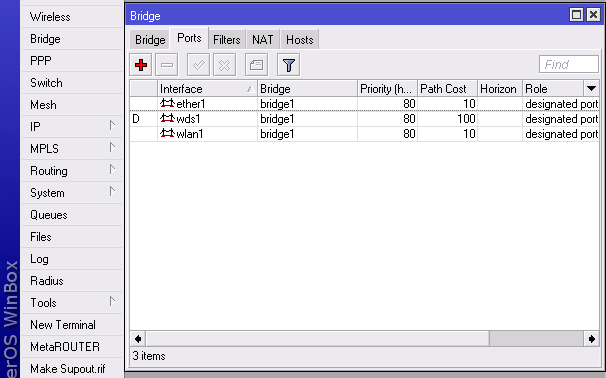

После подключения второй точки к первой по Wi-Fi, зайдите в настройки первой точки и откройте меню Bridge. На вкладке Ports должна появиться динамическая WDS запись, которая означает, что вторая точка подключилась в режиме WDS и готова к передаче данных.

WDS запись MikroTik

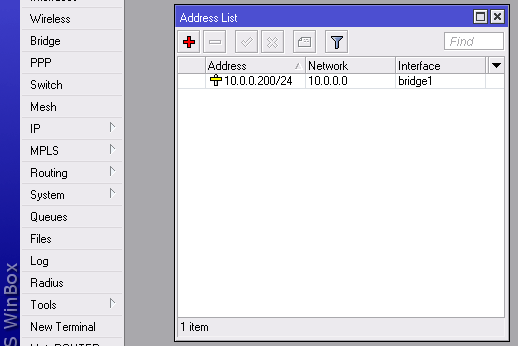

Чтобы выполнить тестирование пропускной способности, назначим первой точке IP адрес:

  • Откройте меню IP - Address.
  • Нажмите красный "+", чтобы добавить IP адрес.
  • Укажите IP-адрес 10.0.0.200/24.
  • Выберите интерфейс bridge1.
  • Нажмите кнопку OK.

Добавляем IP адрес в MikroTik

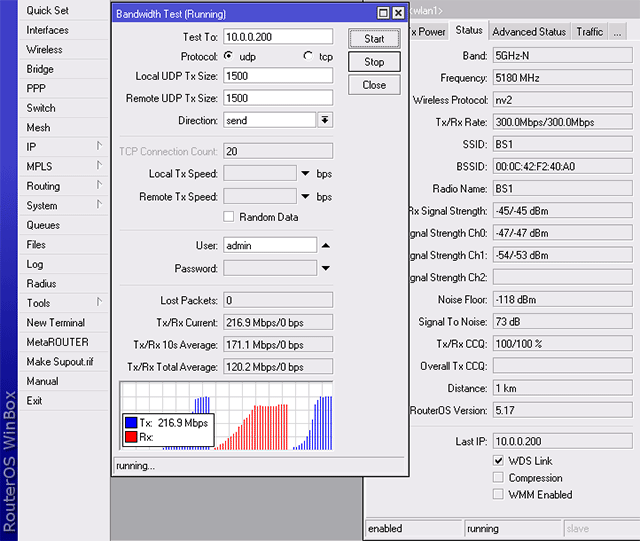

Запускаем тест пропускной способности (Bandwidth Test) с одной точки доступа на другую.

При канальных скоростях 300/300 Mbps и CCQ 100/100% скорость передачи составила 216 Мбит/с.

Тест скорости передачи Wi-Fi моста



Теперь подключим каждую точку доступа к своему роутеру, например в 5-й порт, и выполним тест скорости с роутера на роутер.

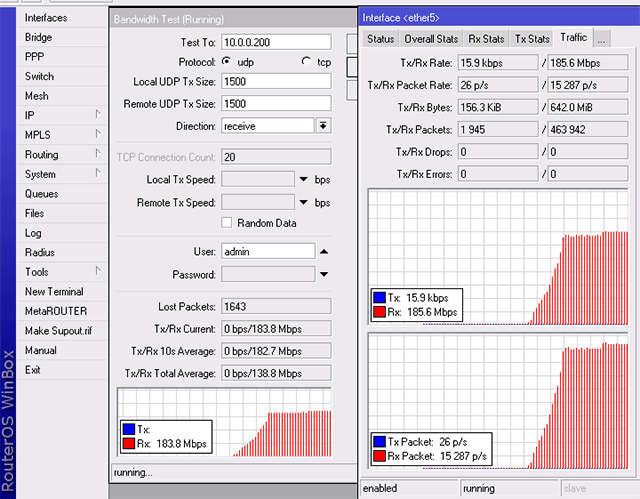

Максимальная скорость приема с роутера на роутер через Wi-Fi мост получилась 185 Мбит/с.

Тест скорости приема от роутера к роутеру MikroTik

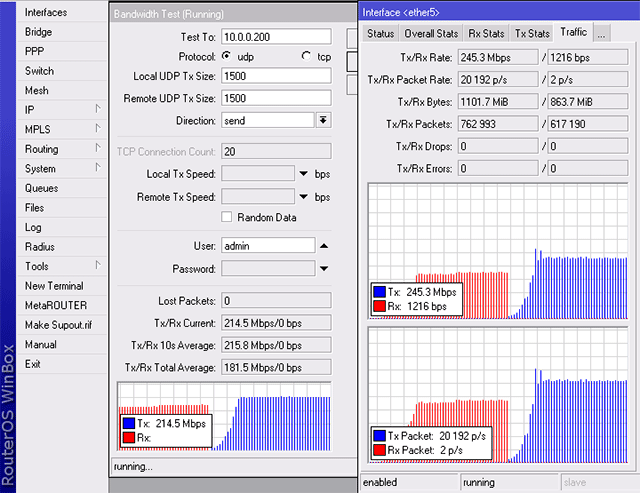

Максимальная скорость передачи составила 215 Мбит/с.

Тест скорости передачи от роутера к роутеру MikroTik



Настройка второго и третьего Wi-Fi мостов выполняется аналогичным образом. Отличие заключается только в том, что второй и третий Wi-Fi мост нужно настроить на другую частоту с минимальным шагом 40 МГц, чтобы устройства не создавали помехи друг другу.



Объединяем 2 беспроводных канала

Чтобы увеличить скорость в 2 раза, объединим два Wi-Fi канала с помощью роутеров Mikrotik RB2011LS и функции Bonding. Описанные настройки делаются на обоих роутерах.

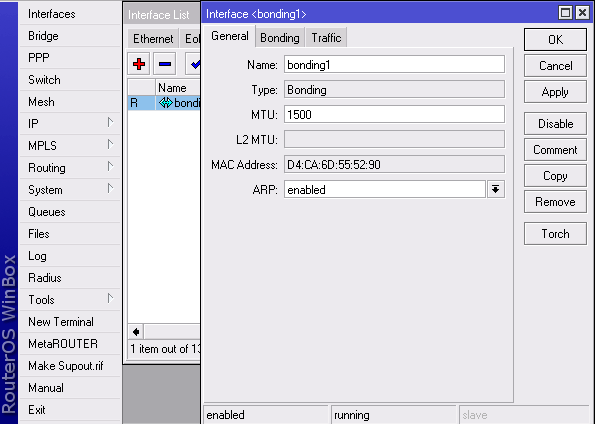

Откройте меню Interfaces, перейдите на вкладку Bonding и добавьте новый интерфейс bonding1.

Создаем интерфейс Bonding1 для объединения Wi-Fi мостов

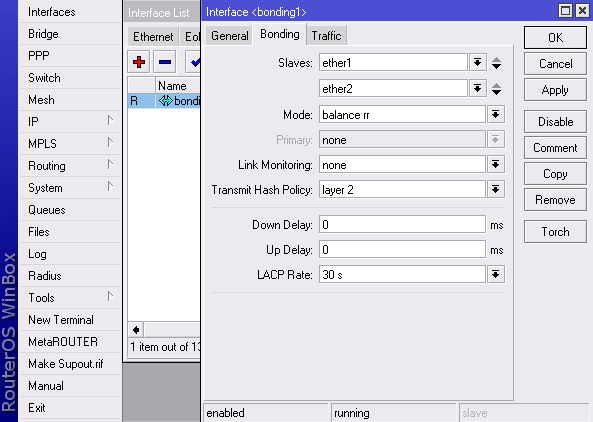

Перейдите на вкладку Bonding и укажите следующие настройки:

  • SlavesEther1 и Ether2 - порты, которые нужно объединить.
  • ModeBalance rr - метод балансировки. У этого метода есть одна тонкость. Суммарная скорость канала = скорости самого медленного Wi-Fi моста x количество Wi-Fi мостов. Поэтому вы должны добиваться одинаковой высокой скорости на всех объединяемых Wi-Fi мостах. Иначе один Wi-Fi мост с плохой скоростью просадит вам весь беспроводной канал.

Добавляем интерфейсы для объединения



К каждому роутеру в первый LAN порт подключаем точку доступа из первого Wi-Fi моста, а во второй LAN порт подключаем точку доступа из второго Wi-Fi моста. Если на роутере перейти в меню Interfaces на вкладку Ethernet, то перед LAN портами ether1 и ether2 появятся буквы RS.

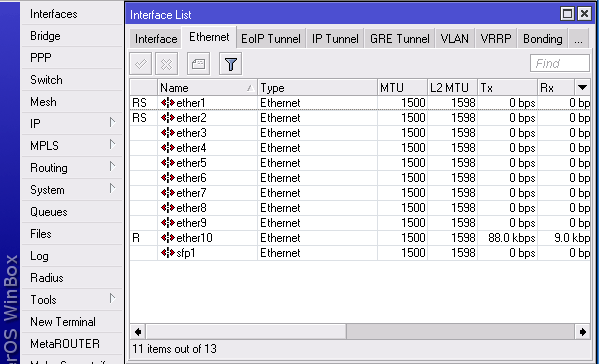

Список интерфейсов



Теперь протестируем скорость по каждому каналу, общую скорость и определим задержку прохождения пингов.

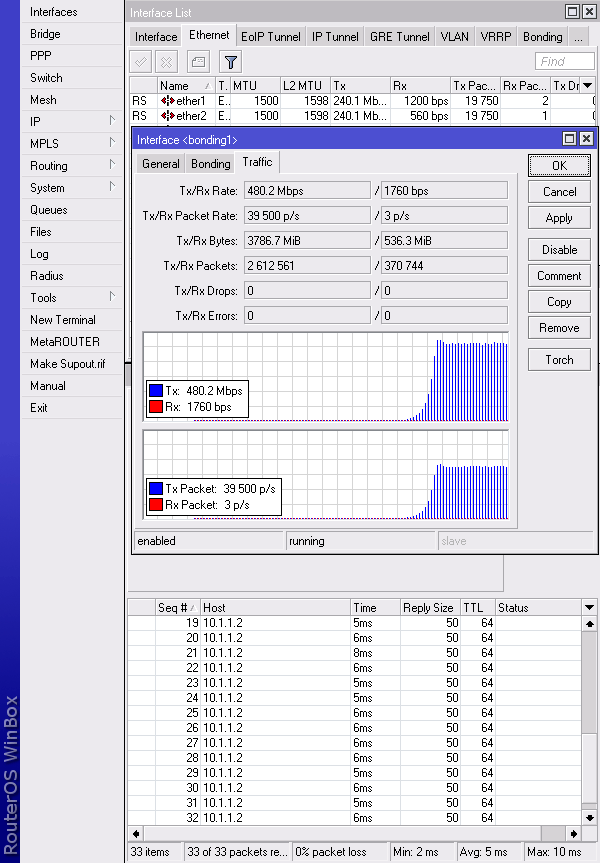

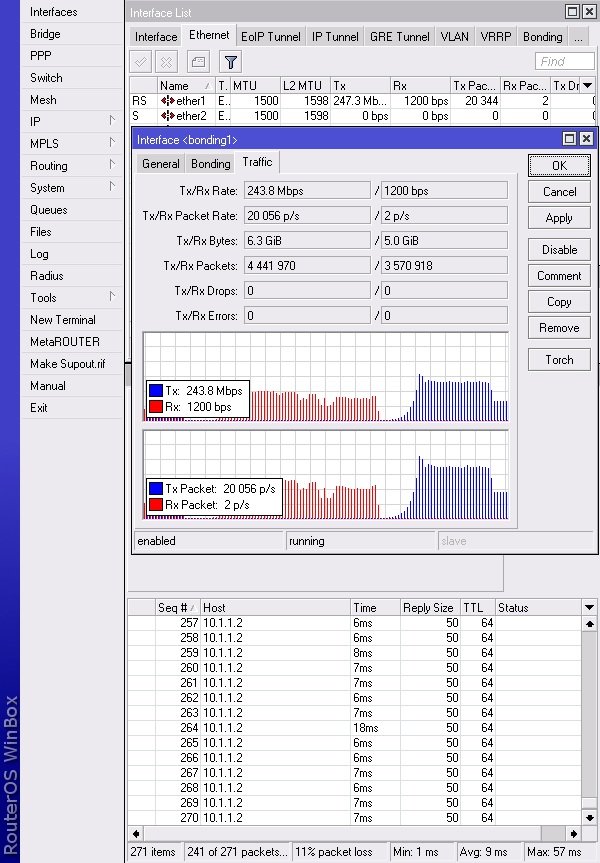

Скорость передачи данных по каждому каналу составила 240 Мбит/с, а общая скорость - 480 Мбит/с. Пинги идут с задержкой 5-8 мс.

Тест скорости передачи объединенного Wi-Fi канала

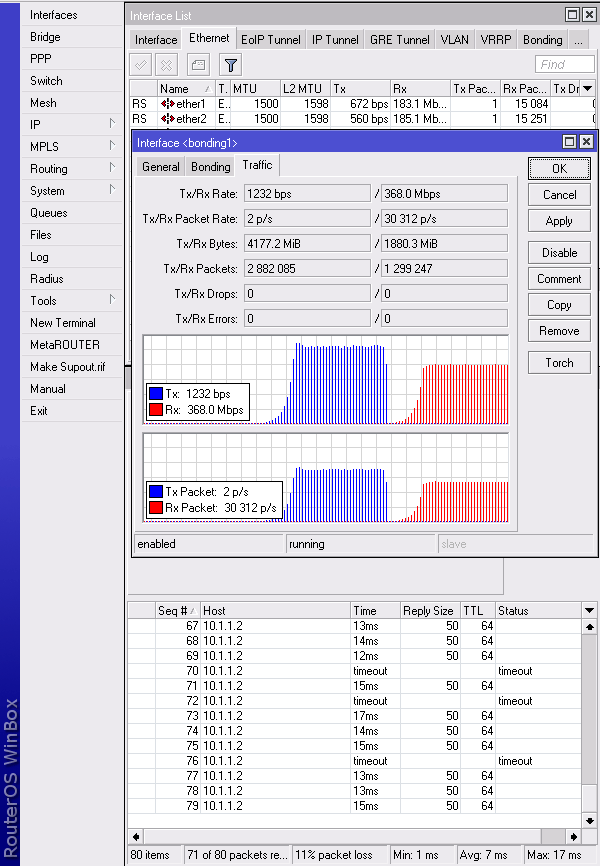

Скорость приема данных по каждому каналу составила 183 Мбит/с и 185 Мбит/с. Общая скорость - 368 Мбит/с. Пинги идут нестабильные с потерями, поэтому ограничим объем трафика в канале до 320 Мбит/с.

Тест скорости приема объединенного Wi-Fi канала

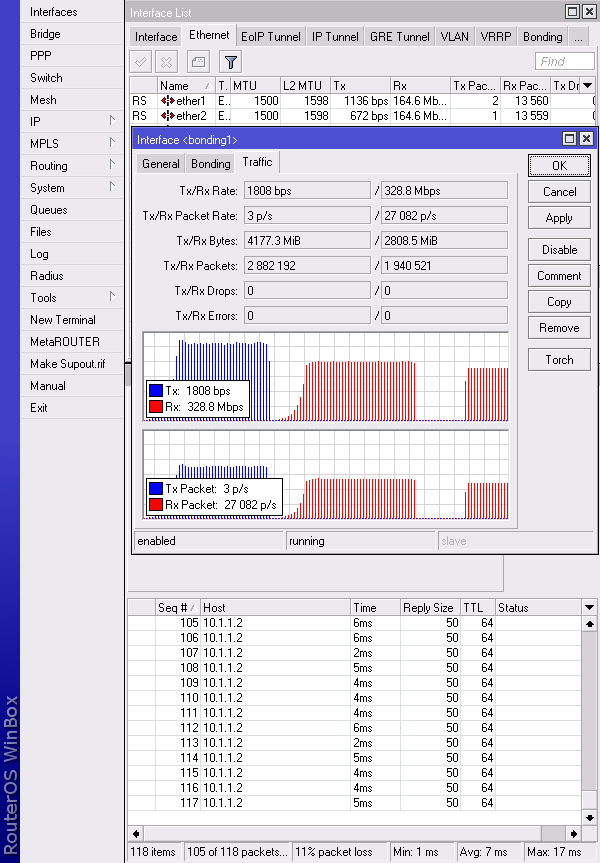

После ограничения, скорость приема по каждому каналу выровнялась до 164 Мбит/с, а пинги стабилизировались.

Тест скорости приема после ограничения траффика

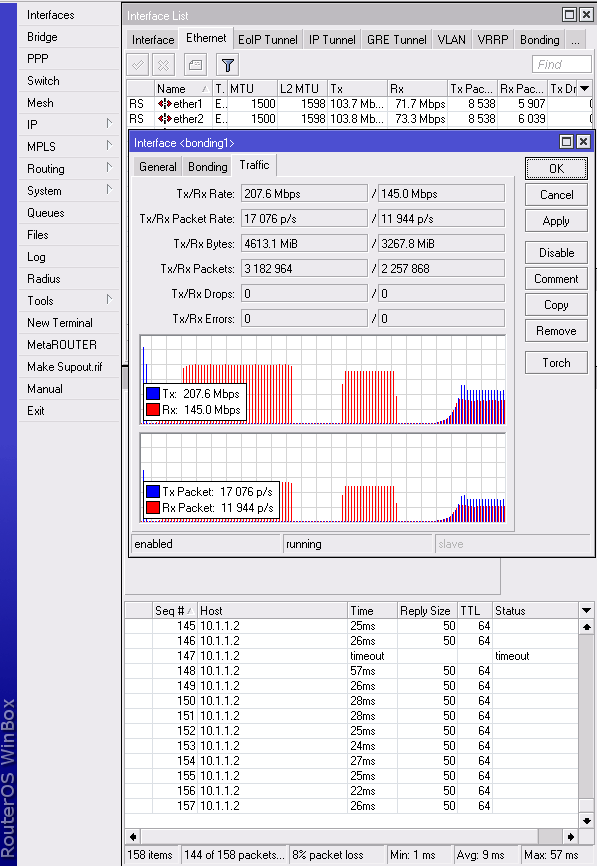

Двунаправленный тест показал на передачу 207 Мбит/с, а на прием - 145 Мбит/с . Видно, что есть проблема с приемом данных. Но если с другой стороны запустить тест на прием, то получается аналогичная скорость 145 Мбит/с, хотя должна быть 207 Мбит/с. Следовательно, программа для тестирования скорости врет и на эти результаты не стоит обращать внимания.

Двунаправленный тест скорости Wi-Fi канала



Попробуем имитировать обрыв связи на одном Wi-Fi канале и отключим одну точку доступа от роутера. При этом связь не пропадет, поскольку будет использоваться оставшийся Wi-Fi канал с максимальной скоростью передачи данных 243 Мбит/с.

Тест скорости при отключении одного Wi-Fi моста



Если точку доступа подключить обратно к роутеру, то общая скорость Wi-Fi канала увеличится до 480 Мбит/с.

Тест скорости при подключении второго Wi-Fi моста



Объединяем 3-й беспроводной канал

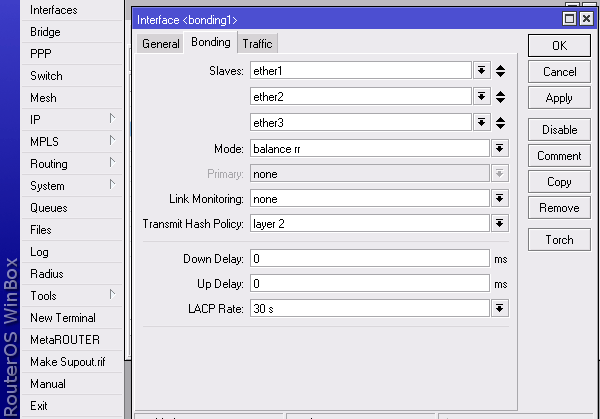

Чтобы получить еще большую скорость, объединим третий Wi-Fi канал:

  • Откройте на каждом роутере настройки интерфейса bonding1.
  • Перейдите на вкладку Bonding.
  • Добавьте еще один интерфейс SlavesEther3.
  • Нажмите OK.

Объединяем три Wi-Fi моста



Теперь подключаем к роутерам в 3-й LAN порт точки доступа и выполним тестирование пропускной способности.

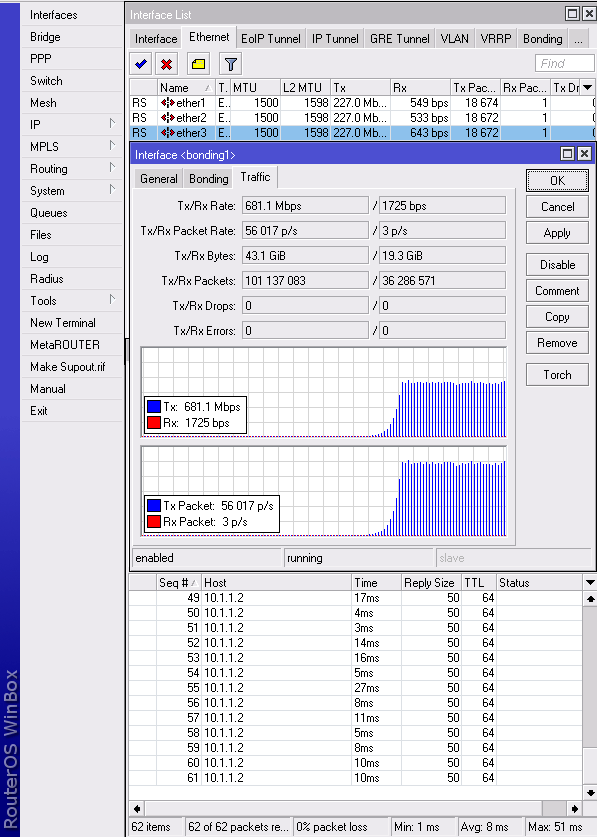

Максимальная скорость передачи по каждому Wi-Fi каналу составила 227 Мбит/с, а общая скорость – 681 Мбит/с.

Тест скорости передачи по Wi-Fi каналу

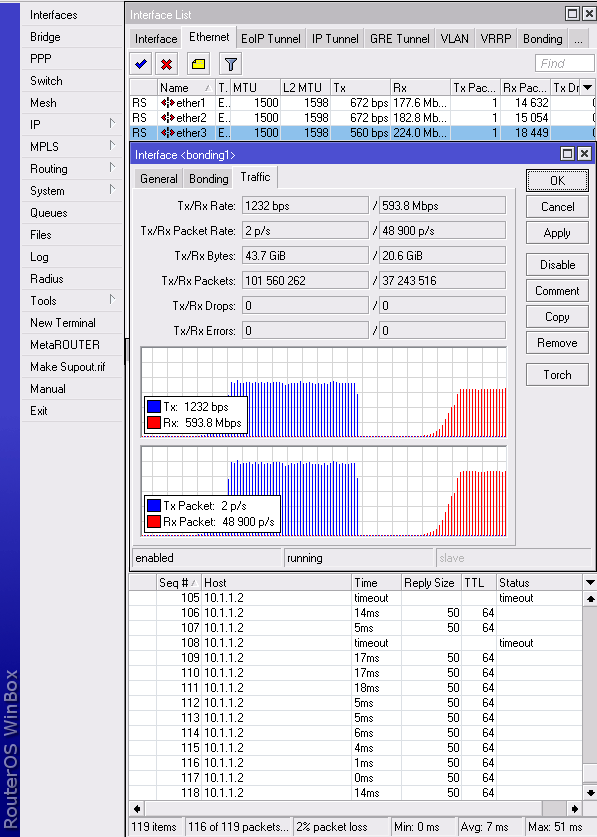

Общая скорость приема составила всего 593 Мбит/с и пинги идут с потерями. Поэтому уменьшим скорость потока данных до 550 Мбит/с. После этого пинги нормализовались.

Тест скорости приема по Wi-Fi каналу

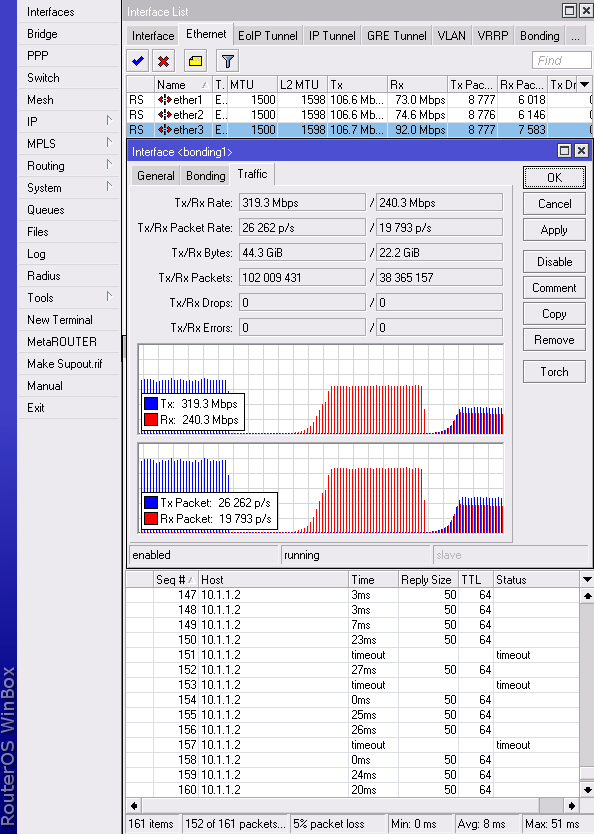

Двунаправленный тест скорости показал 319 Мбит/с на передачу и 240 Мбит/с на прием.

Двунаправленный тест скорости Wi-Fi канала из 3-х мостов



Настройка резервной линии связи

Wi-Fi мосты можно также использовать в качестве резервных линий связи. Например, ваша организация подключена к интернету по оптоволокну. На случай повреждения оптоволоконной линии связи, дополнительно устанавливают Wi-Fi мост, на который будет выполняться автоматическое переключение при повреждении оптоволоконной линии связи.

Для имитации такой схемы работы, мы дополнительно соединим наши маршрутизаторы оптическим патч-кордом. Основная связь между роутерами будет осуществляться по оптоволокну. В случае отключения оптоволокна, роутеры должны соединиться друг с другом с помощью Wi-Fi мостов.

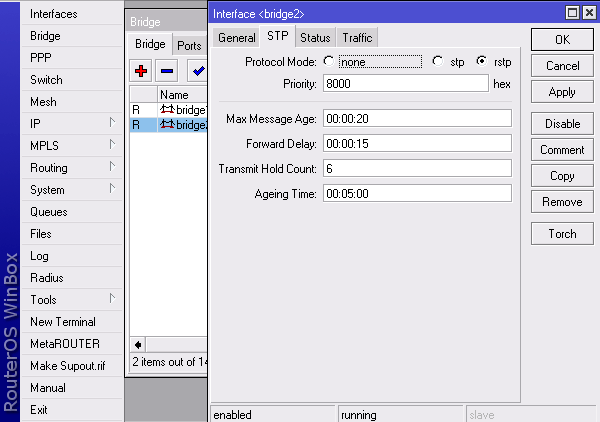

Создайте на каждом роутере в меню Bridge новый бридж интерфейс bridge2. На вкладке STP выберите Protocol ModeRSTP. Протокол RSTP позволяет быстро найти новый путь для передачи данных в случае обрыва связи по основному каналу.

Настройка резервной линии связи в MikroTik

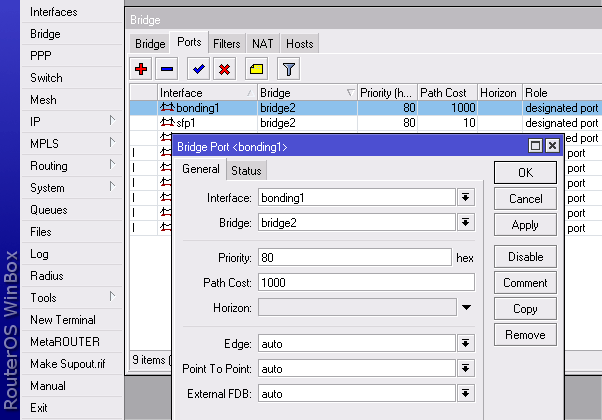

Далее добавьте в bridge2 порты SFP1 (оптический SFP порт) и Bonding1 (интерфейс, в котором объединены наши Wi-Fi мосты).

При добавлении Bonding1, укажите параметр Path Cost1000. Параметр Path Cost определяет лучший путь для передачи данных. Чем больше число, тем больший приоритет у данного пути. Эта настройка сделает канал Bonding1 резервным по отношению к SFP1.

Настройка резервного канала

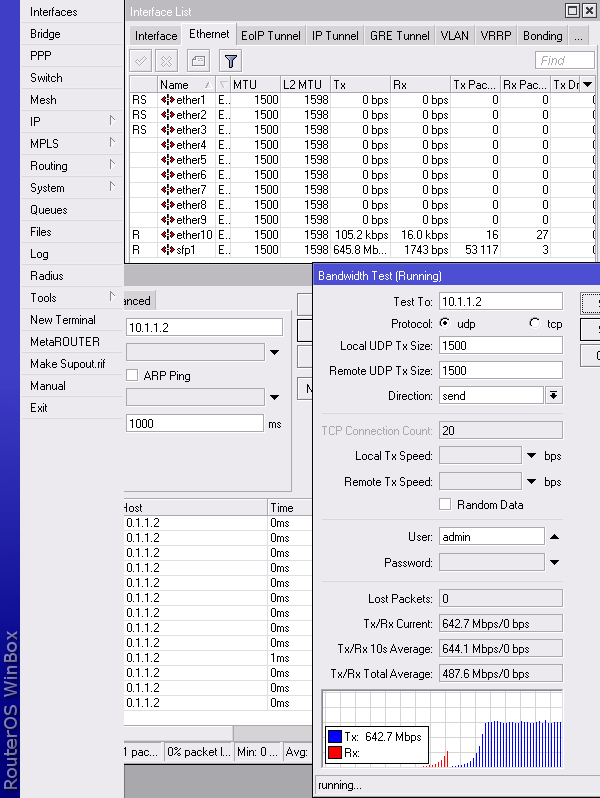

Измерим скорость передачи данных по оптическому каналу. Скорость передачи составила 642 Мбит/с, задержки при пинге – 0 мс.

Тестирование скорости оптического канала связи

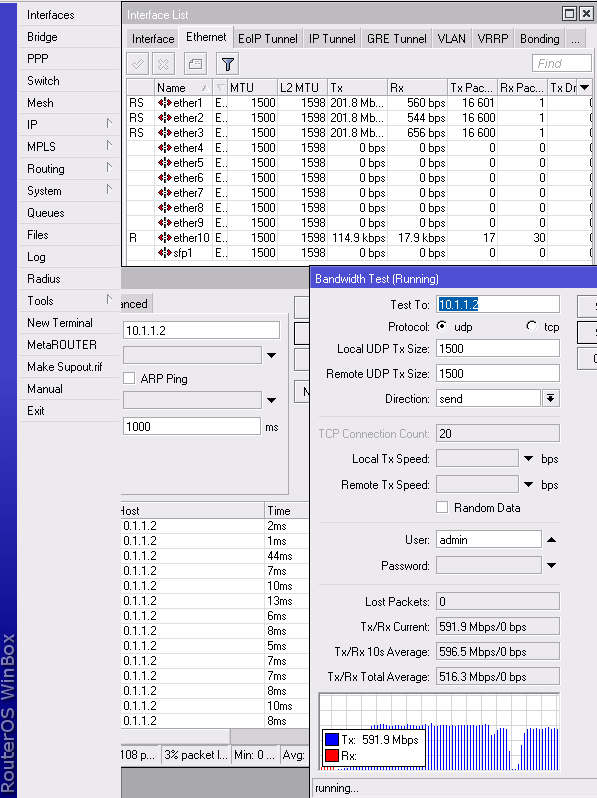

Теперь отключаем оптический патч-корд для имитации повреждения оптической линии связи. Скорость передачи данных резко упала и сразу выросла до 591 Мбит/с, пинги выросли до 5-13 мс. Следовательно, включилась резервная линия связи по Wi-Fi.

Тестирование скорости при обрыве оптической линии связи



В этой статье мы рассказали, как увеличить скорость Wi-Fi канала путем объединения нескольких беспроводных мостов. Стоимость такого решения будет значительно дешевле покупки радиорелейных станций РРЛ.



Источник: http://www.lanmart.ru/blogs/test_mikrotik_rb2011ls-in_and_sxtg_680_mbps_wi-fi/

Друкована версія Поділіться статтею:
  • Звичайна форма
  • Facebook

Відгуки про статтю

  Оцінка: 5, Голосів: 2, Коментарів: 9

Залишити коментар
Ваше ім’я: *
Ваша пошта:

Коментар: *
Оцiнка:
Введіть символи: *
Поновити

KoT 05.10.2018 00:03:39
Просьба исправить, не Patch Cost, а Path Cost - стоимость пути. "Чем больше число, тем больший приоритет у данного пути." - зависимость вроде как обратная. Спасибо за статью.
Техпідтримка 05.10.2018 10:47:22
Спасибо, исправили.
Виктор 29.01.2018 10:52:49
Будут работать? или Будут проблемы?
Техпідтримка 29.01.2018 12:28:28
Будут работать
Виктор 27.01.2018 01:48:23
А два моста 2.4 и 5 по этой же схеме работать будут? По идее, никаких проблем быть не должно...
Техпідтримка 29.01.2018 09:54:21
Будут
Иван 09.02.2016 17:33:08
Отличная статья, подскажите как сделать что бы при конфигурации с одной стороны Mikrotik RB2011 1шт и 2шт Mikrotik RB SXTG и с другой стороны так же, хочу сделать что бы исходящий трафик ходил по одной SXT, а входящий по другой. Заранее спасибо!
Watt 29.12.2013 22:43:20
Отличная идея! Получится ли такое же сделать с NBM5-25, если да то в качестве маршрутизатора что выбрать?
Андрей 02.01.2014 15:16:33
С NBM5-25 тоже будет работать. Видел такие мосты на Rocket M5 c антеннами Dish 30, которые объединялись компом с установленной RouterOS. В качестве маршрутизаторов можешь поставить MikroTik RB2011UiAS-RM.
