Содержание:
- Схема подключения точки доступа EnGenius
- Настройка сетевой карты компьютера
- Настройка EnGenius точкой доступа
- Подключение ноутбука к Wi-Fi точке доступа
- Смена пароля для входа в настройки EnGenius
- Сброс EnGenius к заводским настройкам
В этой инструкции описано, как настроить Wi-Fi точкой доступа EnGenius ENH200, ENH202, ENH500, EOC1650 и др.
Схема подключения точки доступа EnGenius
Для настройки Wi-Fi точки EnGenius нам понадобятся:
- Wi-Fi точка доступа EnGenius;
- Два LAN кабеля "витая пара" с прямым обжимом (для подключения типа компьютер-свитч). Желательно использовать кабель, обжатый по стандарту EIA/TIA-568B;
- ПК или ноутбук.

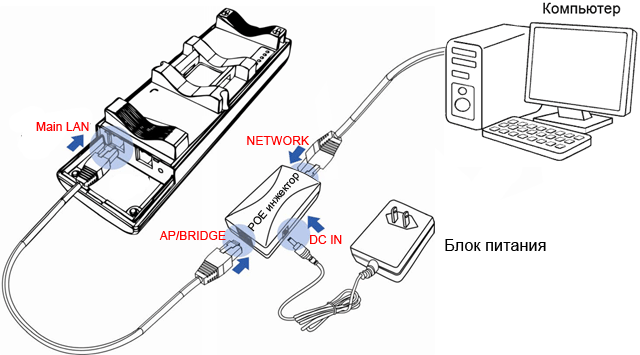

Схема подключения:
- Блок питания подключается в разъем DC IN инжектора POE ;
- Один LAN кабель подключаем в сетевую карту компьютера и в POE инжектор в разъем NETWORK;
- Второй LAN кабель подключаем в POE инжектор в разъем AP/BRIDGE и в разъем Main LAN точки доступа EnGenius.
![Схема подключения EnGenius](/userfiles/images/engenius_ap_mode/sheme_engenius.png)
Настройка сетевой карты компьютера
Прежде чем приступить к настройке точки доступа EnGenius, необходимо настроить сетевую карту компьютера в одну подсеть с точкой доступа. Поскольку IP адрес точки доступа EnGenius по умолчанию 192.168.1.1, то сетевой карте компьютера можно присвоить IP адрес 192.168.1.21
Как присвоить вручную IP адрес сетевой карте в операционной системе Windows 7, описано ниже.

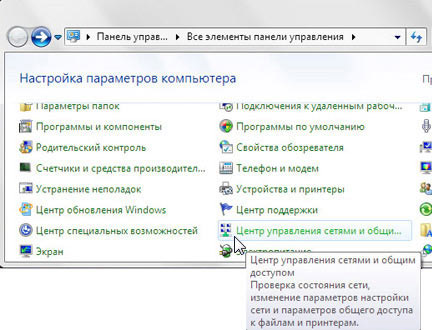

Откройте Пуск → Панель управления → Центр управления сетями и общим доступом.
![Панель управления Windows 7](/userfiles/images/engenius_ap_mode/controlp.jpg)

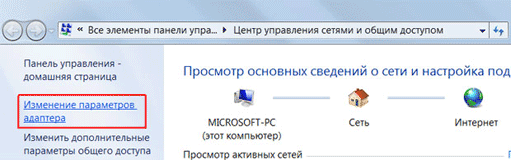

Выберите Изменение параметров адаптера.
![Изменение параметров адаптера](/userfiles/images/engenius_ap_mode/adapters.png)

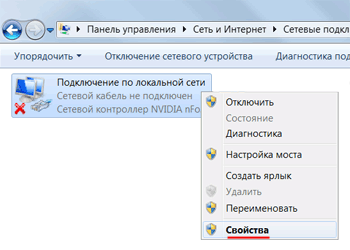

Кликните правой кнопкой мыши на Подключение по локальной сети и нажмите Свойства.
![Подключение по локальной сети](/userfiles/images/engenius_ap_mode/settings.png)

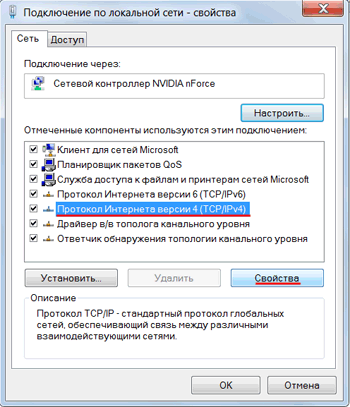

Выберите Протокол Интернета версии 4 (TCP/IPv4) и нажмите кнопку Свойства.
![Протокол Интернета версии 4 (TCP/IPv4)](/userfiles/images/engenius_ap_mode/tcp00000.png)

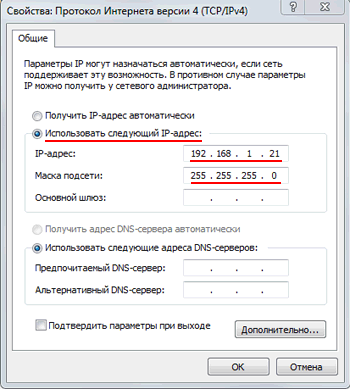

В окне укажите Использовать следующий IP-адрес, пропишите IP-адрес 192.168.1.21, Маска подсети 255.255.255.0 и нажмите кнопку OК.
![Параметры IP](/userfiles/images/engenius_ap_mode/ip000000.png)
Настройка EnGenius точкой доступа

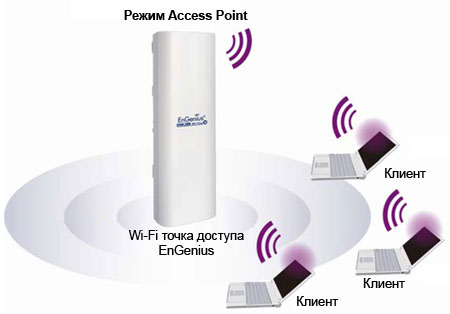

Режим Access Point используют для подключения к точке доступа EnGenius клиентских устройств по Wi-Fi.
![Режим Access Point](/userfiles/images/engenius_ap_mode/access_point_mode.jpg)
Приступим к настройке точки доступа EnGenius в качестве клиента.
Откройте браузер Internet Explorer или любой другой, и введите в адресной строке 192.168.1.1
![192.168.1.254](/userfiles/images/engenius_ap_mode/ie.png)

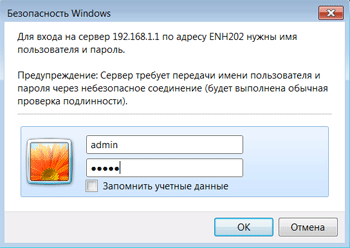

Укажите имя пользователя admin, пароль admin и нажмите на кнопку OK.
![Имя пользователя и пароль](/userfiles/images/engenius_ap_mode/userpass.png)
Если по адресу 192.168.1.1 настройки точки доступа EnGenius не открываются, то необходимо проверить следующее:
- проверьте IP адрес сетевой карты компьютера. Он должен быть настроен в одну подсеть, например 192.168.1.21;
- внимательно проверьте схему подключения. Горит ли индикатор PWR на POE инжекторе, индикатор PWR и LAN на точке доступа;
- попробуйте сбросить настройки EnGenius к заводским параметрам. Нажмите и удерживайте в течение 10 секунд кнопку Reset на точке доступа. После этого отпустите кнопку и попробуйте войти в настройки точки доступа.

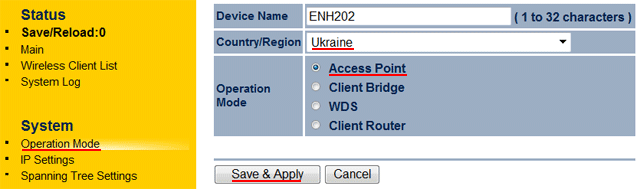

Откройте меню Operation Mode, укажите режим работы Access Point и в поле Counrty/Region выберите вашу страну. Для сохранения и применения настроек нажмите кнопку Save & Apply.
![EnGenius - Access Point](/userfiles/images/engenius_ap_mode/access_point.png)

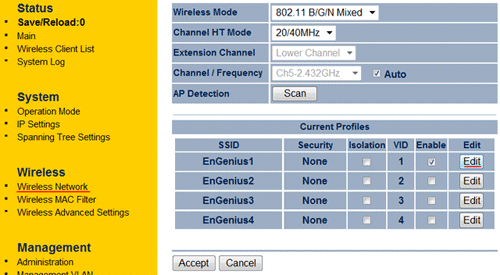

Перейдите в меню Wireless Network и настройте параметры Wi-Fi точки:
- Wireless Mode - выбор беспроводных стандартов, в которых будет работать беспроводная точка. Чтобы к Wi-Fi точке могли подключаться старые устройства, оптимально использовать режим 802.11 B/G/N Mixed;
- Channel HT Mode - ширина Wi-Fi канала. Нужно помнить, что далеко не все клиентские устройства поддерживают ширину канала 40МГц, поэтому для подключения смартфонов, планшетов и т.п. лучше использовать ширину канала 20MHz;
- Extension Channel - настройка используется только при использовании ширины канала 40МГц. Ширина канала 40МГц позволяет увеличить пропускную способность за счет использования двух каналов по 20МГц. Эта настройка позволяет выбрать, какой канал использовать вместе с основным каналом. Lower Channel - будет использоваться канал, который будет ниже по частотам по отношению к основному, Upper Channel - будет использоваться канал, который будет выше по частотам по отношению к основному;
- Channel / Frequency - в этом списке вручную выбирается Канал / Частота для Wi-Fi точки. Чтобы активировать список каналов/частот, необходимо убрать галочку с Auto. Эта настройка позволяет вручную указать для точки доступа менее зашумленный Wi-Fi канал и тем самым повысить качество передачи данных;
- AP Detection - кнопка для сканирования беспроводных точек доступа. Она помогает найти Wi-Fi точки, посмотреть на каких каналах они работают, и определить какой канал более свободный;
- Current Profiles - в этом списке перечислены Wi-Fi точки доступа, которые будут созданы. Одна точка EnGenius может поддерживать несколько виртуальных точек доступа. В нашем случае поддерживается 4 виртуальных точки. Чтобы настроить параметры точки доступа, необходимо нажать кнопку Edit.
![EnGenius - поиск Wi-Fi сетей](/userfiles/images/engenius_ap_mode/ap_wireless_network.png)

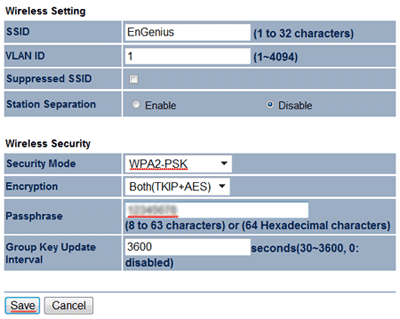

Переходим к настройке параметров Wi-Fi точки. Для этого нажимаем кнопку Edit.
- SSID - указываем имя точки доступа;
- Security Mode - режим шифрования, выбираем самый надежный WPA2-PSK;
- Encription - алгоритм шифрования, выберем использование алгоритмов TKIP и AES;
- Passphrase - указываем пароль от 8 до 63 символов для подключения к Wi-Fi точке;
![Параметры Wi-Fi точки доступа EnGenius](/userfiles/images/engenius_ap_mode/ap_settings.png)
Для сохранения настроек нажимаем кнопку Save.

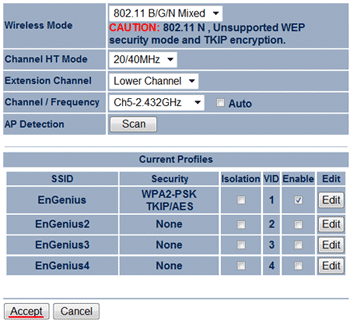

В следующем окне нажимаем кнопку Accept.
![Применить настройки Wi-Fi точки EnGenius](/userfiles/images/engenius_ap_mode/accept_ap_settings.png)

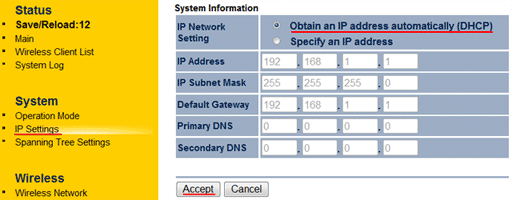

Теперь настроим, как Wi-Fi точка будет получать сетевые настройки по кабелю. Открываем меню IP Settings и выполняем настройку:
- IP Network Setting - выбираем, как будем присваивать IP адрес точке доступа.
Obtain an IP address automatically (DHCP) - IP адрес будет присваиваться автоматически по DHCP. В этом случае у вас в сети должен работать DHCP сервер. Поскольку мы подключали точку доступа EnGenius к роутеру, на котором настроен DHCP сервер, мы выбрали Obtain an IP address automatically (DHCP). Остальные настройки в этом режиме не активны;
В режиме Specify an IP address можно вручную настроить сетевые параметры точки доступа; - IP Address - IP адрес точки доступа;
- IP Subnet Mask - маска подсети;
- Default Gateway - шлюз по умолчанию;
- Primary DNS - первичный DNS сервер;
- Secondary DNS - вторичный DNS сервер.
![LAN настройки Wi-Fi точки EnGenius](/userfiles/images/engenius_ap_mode/ap_ip_settings.png)
Далее нажимаем кнопку Accept.

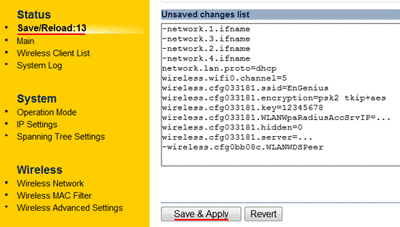

Сохраним и применим все сделанные настройки. Открываем меню Save/Reload и нажимаем кнопку Save & Apply.
![Сохранить и применить настройки Wi-Fi точки EnGenius](/userfiles/images/engenius_ap_mode/ap_save_apply.png)
После перезагрузки Wi-Fi точки доступа, мы отключили ее от компьютера и подключили к роутеру. Теперь к точке доступа можно подключаться по Wi-Fi.
Если ваша Wi-Fi точка EnGenius получила сетевые настройки по DHCP, то по прежнему IP адресу 192.168.1.1 зайти в ее настройки будет невозможно. Для определения ее нового IP адреса нужно на DHCP сервере искать по MAC адресу устройства EnGenius, какой был выделен IP адрес.
Подключение ноутбука к Wi-Fi точке доступа
Чтобы подключить ноутбук к Wi-Fi точке, необходимо в правом нижнем углу монитора нажать значок управления беспроводными сетями и выбрать точку доступа EnGenius. После этого нажмите кнопку Подключение.
![Подключение ноутбука к Wi-Fi точке EnGenius](/userfiles/images/engenius_ap_mode/connect_engenius.png)

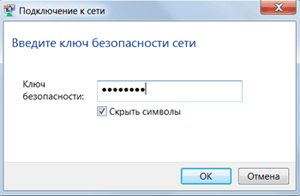

Если для подключения к точке доступа EnGenius нужно ввести пароль, то появится окно в котором в поле Password нужно указать пароль для подключения.
![Пароль к Wi-Fi точке EnGenius](/userfiles/images/engenius_ap_mode/wifi_key.png)
После этого на ноутбуке появится выход в интернет.
Смена пароля для входа в настройки EnGenius
Чтобы никто, кроме вас не изменял настройки точки доступа EnGenius, необходимо сменить пароль для входа в настройки, который используется по умолчанию.

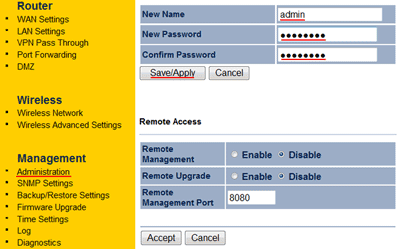

Для этого перейдите в меню Administration и выполните установки:
- New Name: в этом поле указывается новое имя пользователя;
- New Password: здесь вводится новый пароль для входа в настройки;
- Confirm Password: в этом поле необходимо повторить новый пароль.
![EnGenius - Смена пароля администратора](/userfiles/images/engenius_ap_mode/change_pwd.png)
Для сохранения и применения нового пароля нажмите кнопку Save/Apply.
Сброс EnGenius к заводским настройкам
Операцию по сбросу устройства к заводским настройкам часто используют, когда невозможно войти в его настройки или вы забыли пароль для входа.

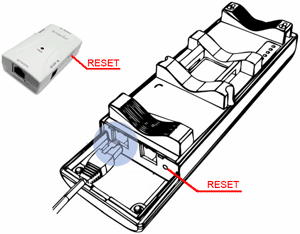

Чтобы сбросить точку доступа EnGenius к заводским параметрам, необходимо на устройстве или POE инжекторе нажать и держать кнопку Reset 15 секунд. По истечении времени отпустите кнопку.
![Сброс настроек EnGenius](/userfiles/images/engenius_ap_mode/reset.png)
Далее настройте сетевую карту компьютера на использование IP адреса 192.168.1.21. Откройте браузер Internet Explorer, введите адрес 192.168.1.1, имя пользователя admin, пароль admin и перед вами откроются настройки Wi-Fi точки доступа EnGenius.
