Настройка Wi-Fi роуминга в MikroTik CAPsMAN

05.08.2016
  1. Что такое Wi-Fi роуминг
  2. Требования к оборудованию
  3. Активация пакета wireless-cm2
  4. Настройка контроллера MikroTik CAPsMAN
  5. Добавляем правила Firewall в роутере
  6. Добавляем Wi-Fi интерфейсы роутера в контроллер
  7. Добавляем Wi-Fi точку в контроллер
  8. Изменяем идентификатор роутера и точки доступа
  9. Проверяем работу роуминга
  10. Настройка сбрасывания клиентов с плохим уровнем сигнала
  11. Настройка гостевой Wi-Fi сети
  12. Запрещаем клиентам гостевой сети доступ к сети администрации
  13. Ограничиваем скорость в гостевой Wi-Fi сети
  14. Показываем рекламу в гостевой Wi-Fi сети



Что такое Wi-Fi роуминг

Wi-Fi роуминг позволяет клиенту перемещаться от одной Wi-Fi точки к другой без обрыва соединения. При этом потери передаваемых данных минимальны или вообще отсутствуют (бесшовный роуминг). В оборудовании MikroTik роуминг реализуется с помощью системы CAPsMAN.

Wi-Fi роуминг MikroTik CAPsMAN

Система CAPsMAN предназначена для централизованного управления несколькими Wi-Fi точками доступа MikroTik. С ее помощью можно настроить для Wi-Fi точек одно имя сети, пароль для подключения и реализовать роуминг. После внесения изменений в настройки CAPsMAN, они автоматически применяются ко всем Wi-Fi точкам.

CAPsMAN настраивается на любом роутере MikroTik. Т.е. роутер выступает в роли контроллера, а Wi-Fi точки подключаются к нему и получают настройки. Поэтому вам не нужно дополнительно покупать аппаратный контроллер.

У каждого производителя Wi-Fi роуминг реализован по-своему. Поэтому нельзя организовать бесшовную сеть, используя Wi-Fi точки разных производителей.

Полноценный бесшовный роуминг с отсутствием потерь передаваемых данных есть только в очень дорогом оборудовании с применением аппаратных контроллеров. В дом, кафе или гостиницу такое оборудование могут позволить себе очень немногие.

В недорогих решениях, как у MikroTik, роуминг происходит с небольшими задержками и потерями данных. Например, при разговоре по Skype или Viber при переходе от точки к точке на 1-2 секунды может залагать звук. Если вы качаете файл с сайта, не поддерживающего докачку, то при переходе произойдет обрыв, и закачку придется выполнить заново. При просмотре видео с Youtube переключение будет незаметно, поскольку данные кэшируются. При серфинге в браузере переключение так же незаметно.

Еще бывают ситуации, когда клиентское устройство подключается к одной Wi-Fi точке и никак не хочет переключаться на другую, даже если стоять возле нее. В этом случае можно настроить принудительное сбрасывание клиента с точки в зависимости от уровня сигнала. Однако при таком сбросе, если вы разговариваете по Skype или Viber, произойдет завершение звонка и нужно будет перезвонить.

Поэтому для организаций, которым очень важно высокое качество VoIP телефонии c постоянным перемещением между Wi-Fi точками, роуминг от MikroTik не подойдет. Для больших складов, по территории которых активно перемещаются с Wi-Fi терминалами сбора данных (сканерами штрих-кода), роуминг от MikroTik я тоже не рекомендую.

Для домашнего использования, кафе или небольшой гостиницы, описанные недостатки роуминга MikroTik не существенны. Поэтому оборудование MikroTik позволит вам создать единую Wi-Fi сеть за небольшие деньги.

В этой статье мы расскажем, как на роутере MikroTik настроить систему CAPsMAN и подключить к ней Wi-Fi точки для организации роуминга.



Требования к оборудованию

На оборудовании MikroTik должна быть установлена операционная система RouterOS Level4 не ниже версии v6.23.

Если у вас старая версия RouterOS, обновите ее до последней. Как это сделать, описано в статье Как обновить MikroTik RouterOS.

Мы будем использовать двухдиапазонные устройства с поддержкой ac стандарта: роутер hAP ac и точку доступа wAP ac.

Двухдиапазонный роутер MikroTik hAP ac и точка доступа wAP ac



Активация пакета wireless-cm2

Перед настройкой, необходимо убедиться, что на всех устройствах используется пакет wireless-cm2.

Внимание! Начиная с RouterOS 6.37, пакет называется просто wireless.



Откройте меню System - Packages. В списке пакетов wireless-cm2 должен быть активным. Если он выделен серым цветом, а активен пакет wireless-fp или wireless-rep, тогда выберите wireless-cm2 и нажмите кнопку Enable. После этого перезагрузите устройство через меню System - Reboot.

Активация пакета wireless-cm2

Если у вас в списке вообще нет пакета wireless-cm2, тогда его нужно установить. Для этого скачайте с официального сайта Extra packages для вашего роутера и распакуйте архив. Далее в Winbox откройте меню Files и перетяните туда файл wireless-cm2. После копирования перезагрузите роутер и активируйте пакет wireless-cm2.



Настройка контроллера MikroTik CAPsMAN

Как настроить роутер MikroTik для раздачи интернета мы останавливаться не будем. Это подробно описано в статье Простая настройка MikroTik с помощью QuickSet. Переходим к настройке CAPsMAN.

Сначала активируем CAPsMAN:

  1. Откройте меню CAPsMAN и перейдите на вкладку Interfaces.
  2. Нажмите кнопку Manager.
  3. В появившемся окне поставьте галочку Enable.
  4. Нажмите кнопку OK.
Активация MikroTik CAPsMAN



Выполняем настройку Wi-Fi канала:

  1. Перейдите на вкладку Channels.
  2. Нажмите синий плюсик.
  3. В появившемся окне в поле Name укажите название канала. Я назвал его channel2, поскольку он будет для частоты 2,4ГГц. Для частоты 5ГГц я буду использовать название channel5.
  4. В поле Frequency укажите частоту, на которой будет работать Wi-Fi точка. К сожалению, нет выпадающего списка с частотами и частоту нужно прописать вручную. Подсмотреть список частот можете здесь или через меню Wireless - вкладка Interfaces - откройте настройки необходимого интерфейса, например, wlan1 - перейдите на вкладку Wireless и в выпадающем списке Frequency посмотрите частоты. Если не указать частоту, то она будет выбираться автоматически. Мы указали частоту 2412 Mhz.
  5. В поле Width можете указать ширину канала 20Mhz. Ширина 40Mhz и 80Mhz пока не поддерживается. Мы оставили это поле пустым.
  6. В поле Band укажите стандарты, в которых будет работать Wi-Fi точка. Для большей совместимости ставим стандарты b/g/n.
  7. В поле Extension Channel указывается, в какую сторону от указанной частоты будет распределяться наш канал. Мы оставили это поле пустым.
  8. В поле Tx Power укажите выходную мощность Wi-Fi, например, 20 dBm (100 мВт). Оставлять это поле пустым не желательно, поскольку в этом случае устройства будут работать на максимальной мощности, а это нужно далеко не всегда.
  9. Нажмите кнопку OK.
Настройка канала 2,4ГГц в MikroTik CAPsMAN



У нас двухдиапазонные устройства, поэтому аналогичным образом настраиваем Wi-Fi канал для частоты 5ГГц. Если ваши устройства поддерживают только 2,4ГГц, то пропустите данный шаг.

Настройка канала 5ГГц в MikroTik CAPsMAN



В итоге получаем два канала: channel2 и channel5.

Список каналов в MikroTik CAPsMAN



Настраиваем пароль для подключения к Wi-Fi сети:

  1. Перейдите на вкладку Security Cfg.
  2. Нажмите синий плюсик.
  3. В появившемся окне в поле Name укажите название профиля. Мы оставили без изменения security1.
  4. В поле Autentification Type укажите типа авторизации WPA2 PSK.
  5. В Encryption выберите алгоритм aes ccm.
  6. В списке Group Encryption выберите алгоритм aes ccm.
  7. В поле Passphrase введите пароль для подключения к Wi-Fi точке.
  8. Нажмите кнопку OK.
Настройка безопасности Security Cfg. в MikroTik CAPsMAN



Настраиваем режим обработки данных Datapaths:

  1. Перейдите на вкладку Datapaths
  2. Нажмите синий плюсик.
  3. В поле Name оставляем имя без изменения datapath1.
  4. В списке Bridge выберите бридж интерфейс.
  5. В поле Local Forwarding ничего не указываем, чтобы наша система работала в режиме Manager Forwarding Mode. Пару слов об этих режимах.
    В режиме Local Forwarding Mode обработка и перенаправление данных клиентов осуществляется непосредственно на Wi-Fi точках доступа, а не на роутере.
    В режиме Manager Forwarding Mode все данные клиентов передаются на роутер, где производится их обработка. В этом случае CAPsMAN полностью контролирует перенаправление данных, включая обмен данными между клиентами. Мне этот режим больше понравился, но он создает больше нагрузку на сеть и роутер.
  6. Поставьте галочку Client To Client Forwarding, чтобы разрешить клиентам обмениваться данными друг с другом.
  7. Нажмите OK.

Настройка режима обработки данных Datapaths в MikroTik CAPsMAN



Создаем новую конфигурацию для частоты 2,4ГГц.

  1. Перейдите на вкладку Configurations.
  2. Нажмите синий плюсик.
  3. В появившемся окне на вкладке Wireless в поле Name укажите название конфигурации cfg2.
  4. В списке Mode выберите режим работы ap - точка доступа.
  5. В поле SSID укажите название Wi-Fi точки, например, mikrotik2.
  6. Поставьте все галочки напротив HT Tx Chains и HT Rx Chains.
Создание новой конфигурации для частоты 2,4ГГц в MikroTik CAPsMAN



Перейдите на вкладку Channel и в списке Channel выберите наш канал на 2,4ГГц под названием channel2.

Выбор канала 2,4ГГц



Перейдите на вкладку Datapath и выберите datapath1.

Выбор профиля Datapath



Перейдите на вкладку Security, укажите наш профиль безопасности security1 и нажмите кнопку OK.

Выбор профиля безопасности



По аналогии создайте новую конфигурацию для частоты 5ГГц. Если ваши устройства не поддерживают 5ГГц, то пропустите этот шаг.

Создание новой конфигурации для частоты 5ГГц в MikroTik CAPsMAN



Выбор канала 5ГГц



Выбор профиля Datapath



Выбор профиля безопасности



В итоге получаем две конфигурации для 2,4 и 5ГГц.

Список конфигураций



Теперь необходимо настроить параметры развертывания Provisioning для частоты 2,4ГГц.

  1. Откройте вкладку Provisioning.
  2. Нажмите синий плюсик.
  3. В списке Hw. Supported Modes выберите стандарты gn. Это означает, что указанная конфигурация будет применяться для устройств с поддержкой g и n стандартов, т.е. работающих на частоте 2,4ГГц.
  4. В списке Action выберите create dynamic enabled, чтобы в контроллере CAPsMAN автоматически создавались интерфейсы подключаемых точек.
  5. В списке Master Configuration выберите конфигурацию для 2,4ГГц, т.е. cfg2.
  6. Нажмите OK.

Настройка развертывания Provisioning для частоты 2,4ГГц



Добавьте второе правило развертывания для частоты 5ГГц.

  1. Нажмите синий плюсик.
  2. В списке Hw. Supported Modes выберите стандарты an. Это означает, что указанная конфигурация будет применяться для устройств поддерживающих a и n стандарты, т.е. работающих на 5ГГц.
  3. В списке Action выберите create enabled.
  4. В списке Master Configuration выберите конфигурацию для 5ГГц, т.е. cfg5.
  5. Нажмите OK.
Настройка развертывания Provisioning для частоты 5ГГц



Добавляем правила Firewall в роутере

В последних прошивках в конфигурации по умолчанию Firewall блокирует трафик CAPsMAN. Поэтому нужно добавить в Firewall правила, которые разрешат прохождение трафика CAPsMAN.

Откройте в роутере меню New Terminal и выполните следующие команды:

# Добавляем в фаервол правило разблокировки трафика CAPsMAN
/ip firewall filter add action=accept chain=input dst-address-type=local src-address-type=local comment="UnblockCapsman" disabled=no

# Перемещаем в фаерволе правило UnblockCapsman вверх выше остальных правил
/ip firewall filter move [find comment="UnblockCapsman"] 1



В настройках менеджера CAPsMAN может быть ограничена его работа на определенных интерфейсах. Нужно включить CAPsMAN на всех интерфейсах сети, и запретить на любом интерфейсе, на котором вы не хотите слушать CAPsMAN, например, на входящем WAN порту ether1:

/caps-man manager interface
remove [find where interface=bridge and forbid=no]
set [find default=yes] forbid=no
add forbid=yes interface=ether1



Добавляем Wi-Fi интерфейсы роутера в контроллер

Наш роутер имеет встроенный Wi-Fi, поэтому его беспроводные интерфейсы необходимо добавить в контроллер CAPsMAN.

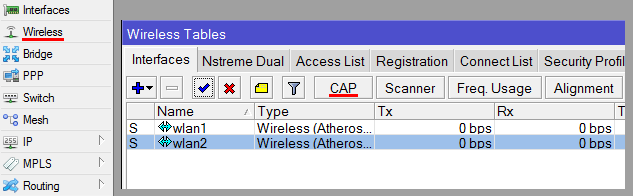

  1. Откройте меню Wireless, и на вкладке Interfaces нажмите кнопку CAP.
    CAP настройка Wi-Fi интерфейсов

  2. Поставьте галочку Enabled.
  3. В поле Interfaces выберите wlan1 на 2,4ГГц. Чтобы добавить второй интерфейс, нажмите маленький черный треугольник по направлению вниз. Появится еще одно поле для выбора интерфейса, в котором укажите wlan2 на 5ГГц.
  4. В списке Discovery Interfaces выберите бридж интерфейс.
  5. Нажмите OK.
Добавляем Wi-Fi интерфейсы роутера в контроллер MikroTik CAPsMAN

В поле CAPsMAN Addresses мы не указываем IP адрес контроллера, поскольку наш роутер и Wi-Fi точка физически находятся в одном сегменте сети и найдут контроллер по MAC адресу. Т.е. они будут работать на уровне Layer 2.

Если ваши устройства физически находятся в разных сегментах сети, то указывайте IP адрес контроллера и ничего не указывайте в поле Discovery Interfaces. Ваши устройства будут работать на уровне Layer 3.



После этого произойдет автоматическая настройка и запуск интерфейсов wlan1 на 2,4ГГц и wlan2 на 5ГГц.

Автоматическая настройка и запуск интерфейсов в MikroTik CAPsMAN



В меню CAPsMAN на вкладке Interfaces автоматически создадутся два новых интерфейса cap1 и cap2.

Новые интерфейсы CAPsMAN



Добавляем Wi-Fi точку в контроллер

Зайдите через программу Winbox в настройки Wi-Fi точки в меню Quick Set, выберите режим CAP и согласитесь с изменениями. После этого режим CAP автоматически поменяется на Ethernet - это нормально.

Выбор режима CAP для Wi-Fi точки доступа MikroTik



Если программа Winbox не находит вашу Wi-Fi точку, тогда подключитесь ноутбуком или смартфоном к устройству по Wi-Fi. После этого введите в браузере адрес 192.168.88.1, и вы попадете в Web-интерфейс настройки точки доступа. Откройте меню Quick Set, выберите режим CAP и нажмите кнопку Apply Configuration. После этого Winbox должен увидеть устройство, и можно приступать к настройке.

Выбор режима CAP через Web-интерфейс



Перед настройкой проверьте, что у точки доступа в меню System - Packages активирован пакет wireless-cm2 и версия RouterOS совпадает с версией, установленной на роутере.

Проверка активации пакета wireless-cm2



Добавляем правила Firewall в точке доступа

В последних прошивках в конфигурации по умолчанию Firewall блокирует трафик CAPsMAN. Поэтому нужно добавить в Firewall правила, которые разрешат прохождение трафика CAPsMAN.

Откройте в точке доступа меню New Terminal и выполните следующие команды:

# Добавляем в фаервол правило разблокировки трафика CAPsMAN
/ip firewall filter add action=accept chain=input dst-address-type=local src-address-type=local comment="UnblockCapsman" disabled=no

# Перемещаем в фаерволе правило UnblockCapsman вверх выше остальных правил
/ip firewall filter move [find comment="UnblockCapsman"] 1



Приступаем к настройке Wi-Fi интерфейсов:

  1. Откройте меню Wireless, и на вкладке Interfaces нажмите кнопку CAP.
    CAP настройка Wi-Fi интерфейсов точки доступа

  2. В появившемся окне поставьте галочку Enabled.
  3. В поле Interfaces выберите wlan1 на 2,4ГГц. Чтобы добавить второй интерфейс, нажмите маленький черный треугольник по направлению вниз. Появится еще одно поле для выбора интерфейса, в котором укажите wlan2 на 5ГГц.
  4. В списке Discovery Interfaces выберите бридж интерфейс.
  5. Нажмите OK.

Добавляем Wi-Fi интерфейсы точки доступа в контроллер MikroTik CapsMan



После этого Wi-Fi точка автоматически получит настройки и запустит интерфейсы wlan1 на 2,4ГГц и wlan2 на 5ГГц.

Автоматическая настройка и запуск интерфейсов точки доступа в MikroTik CAPsMAN



Теперь откройте настройки роутера, и перейдите в меню CAPsMAN на вкладку Interfaces. Здесь автоматически создались еще два новых интерфейса точки доступа cap3 и cap4.

Новые интерфейсы точки доступа в контроллере MikroTik CAPsMAN



Изменяем идентификатор роутера и точки доступа

Чтобы было удобно отслеживать, к какому устройству подключился клиент, переименуем их идентификаторы.

  1. В настройках роутера перейдите в меню CAPsMAN на вкладку Remote CAP.
  2. Откройте двойным щелчком мыши необходимое устройство.
  3. Нажмите кнопку Set Identity.
  4. В поле Identity укажите необходимое имя. Для роутера мы указали имя router, а для точки - ap1.
  5. Нажмите кнопку Set Identity.
  6. Нажмите кнопку OK.

Переименование идентификатора роутера и точки доступа



Проверяем работу роуминга

Подключитесь смартфоном или планшетом к Wi-Fi сети mikrotik2 на 2,4ГГц или mikrotik5 на 5ГГц.

В настройках роутера откройте меню CAPsMAN и перейдите на вкладку Registration Table. Здесь видно, что наш планшет подключился к интерфейсу cap2 на 5ГГц.

Проверка работы роуминга MikroTik CAPsMAN



Чтобы понять, какому устройству принадлежит интерфейс cap2, перейдите на вкладку Radio и посмотрите. Здесь видно, что cap2 принадлежит роутеру router.

Определяем, к какому устройству подключился клиент



Далее возьмите планшет и перейдите с ним к Wi-Fi точке. Произойдет автоматическое переключение, и на вкладке Registration Table название интерфейса поменяется на сap4 - это интерфейс точки доступа ap1.

Автоматический роуминг MikroTik CAPsMAN



Если роутер и точка доступа находятся рядом, то переключение может не произойти. Нужно, чтобы они были достаточно удалены друг от друга. На открытом пространстве без преград расстояние между точками лучше делать около 35 метров, чтобы они не глушили друг друга. При наличии стен расстояние можно уменьшить.

На этом настройка роуминга MikroTik завершена. Далее мы рассмотрим частные способы расширенной настройки.



Настройка сбрасывания клиентов с плохим уровнем сигнала

Бывают ситуации, когда клиентское устройство подключается к одной Wi-Fi точке и никак не хочет переключаться на другую, даже если стоять возле нее. В этом случае можно настроить принудительное сбрасывание клиента с точки в зависимости от уровня сигнала. Однако при таком сбросе, если вы разговариваете по Skype или Viber, произойдет завершение звонка и нужно будет перезвонить. Я этой настройкой не пользуюсь, поскольку мне не нравятся такие обрывы связи. Но если вам это необходимо, то приступайте к настройке.

  1. В настройках роутера откройте меню CAPsMAN и перейдите на вкладку Access List.
  2. Нажмите синий плюсик.
  3. Укажите уровень, при котором сбрасывать клиента с Wi-Fi точки. На картинке видно, что клиент с уровнем сигнала -85 dBm и хуже (-120 dBm), будет сбрасываться с точки. Обратите внимание, что необходимый уровень сбрасывания прописывается справа! Поиграйтесь с уровнями от -75 до -85 (т.е. -120..-75, -120..-80, -120..-85), чтобы выбрать оптимальный для вас.
  4. В списке Action выберите reject.
  5. Нажмите кнопку OK.

Настройка сбрасывания клиентов с плохим уровнем сигнала в MikroTik CapsMan



Настройка гостевой Wi-Fi сети

Если вы предоставляете в кафе или гостинице бесплатный доступ к Wi-Fi для гостей, то вам может потребоваться в целях безопасности разделить сеть организации и гостевую сеть. Иначе гости смогут получить доступ к вашим серверам, рабочим компьютерам или принтерам. Далее мы расскажем, как создать отдельную гостевую Wi-Fi сеть, изолировать ее, и ограничить скорость для посетителей.

Первым делом создадим бридж интерфейс, который будет использоваться для Wi-Fi сети с бесплатным доступом к интернету.

  1. В настройках роутера откройте меню Bridge.
  2. Перейдите на вкладку Bridge и нажмите синий плюсик.
  3. В поле Name введите имя интерфейса bridge-free.
  4. Нажмите кнопку OK.

Создаем отдельный бридж для гостевой сети



Настроим IP адресацию новой сети. Она должна отличаться от адресации основной сети. По умолчанию сеть роутера MikroTik имеет IP адреса 192.168.88.1 - 192.168.88.254. Поэтому мы решили создать новую сеть с адресным пространством 192.168.1.1 - 192.168.1.254.

  1. Откройте меню IP - Addreses.
  2. Нажмите синий плюсик.
  3. В поле Address введите IP адрес бридж интерфейса и маску 192.168.1.1/24
  4. В поле Network введите адрес сети 192.168.1.0
  5. В списке Interface выберите бридж интерфейс bridge-free.
  6. Нажмите OK.

Настройка адресации бриджа



Настраиваем DHCP Server, который будет автоматически назначать IP адреса клиентам.

  1. Откройте меню IP - DHCP Server.
  2. На вкладке DHCP нажмите кнопку DHCP Setup.

Настройка DHCP сервера для гостевой сети



В появившемся окне выберите интерфейс bridge-free и нажмите кнопку Next.

Выбор интерфейса для DHCP сервера



Ничего не меняем, жмем Next.

Выбор IP адреса DHCP сервера



Опять Next.

Выбор шлюза для DHCP сервера



Снова Next.

Диапазон IP адресов для DHCP сервера



Предпоследний Next.

Адреса DNS серверов для DHCP сервера



И последний Next.

Время аренды IP адреса



Готово. Жмем OK.

Настройка DHCP сервера успешно завершена



Теперь необходимо настроить CAPsMAN, чтобы он создал на устройствах виртуальные Wi-Fi интерфейсы.

Откройте меню CAPsMAN, перейдите на вкладку Security Cfg. и нажмите синий плюсик.

Добавляем открытую настройку безопасности



Здесь мы указываем параметры безопасности сети. Поскольку наша сеть будет без пароля, достаточно указать имя профиля безопасности security-free и нажать кнопку OK.

Указываем имя профиля безопасности



Перейдите на вкладку Datapaths и нажмите синий плюсик. Укажите имя datapath-free и выберите бридж интерфейс bridge-free. Нажмите кнопку OK. Параметр local forwarding мы не указываем, чтобы гостевые устройства не общались друг с другом в сети.

Настройка Datapaths для гостевой сети



Перейдите на вкладку Configurations и нажмите синий плюсик, чтобы создать новую конфигурацию открытой сети.

Добавляем конфигурацию для гостевой сети в MikroTik CapsMan



Сначала создадим конфигурацию для частоты 2,4ГГц.

  1. На вкладке Wireless укажите название конфигурации cfr2free.
  2. В списке Mode выберите режим работы ap - точка доступа.
  3. В поле SSID укажите название бесплатной Wi-Fi точки, например, mikrotik2free.
  4. Поставьте все галочки напротив HT Tx Chains и HT Rx Chains.

Добавление конфигурации гостевой сети для частоты 2,4ГГц в MikroTik CapsMan



Перейдите на вкладку Channel и в списке Channel выберите наш канал на 2,4ГГц под названием channel2.

Выбор канала 2,4ГГц для гостевой сети в MikroTik CapsMan



Перейдите на вкладку Datapath и выберите datapath-free.

Выбор профиля Datapath для гостевой сети в MikroTik CapsMan



Перейдите на вкладку Security, укажите наш профиль безопасности security-free и нажмите кнопку OK.

Выбор открытого профиля безопасности для гостевой сети в MikroTik CapsMan



По аналогии добавьте новую конфигурацию для частоты 5ГГц. Если ваши устройства не поддерживают 5ГГц, то пропустите этот шаг.

Добавление конфигурации гостевой сети для частоты 5ГГц в MikroTik CapsMan



Выбор канала 5ГГц для гостевой сети в MikroTik CapsMan



Выбор профиля Datapath для гостевой сети в MikroTik CapsMan



Выбор открытого профиля безопасности для гостевой сети в MikroTik CapsMan





В итоге список всех конфигураций выглядит так.

Список конфигураций в MikroTik CapsMan



Теперь добавим созданные конфигурации cfg2free и cfg5free в параметры развертывания Provisioning. Перейдите на вкладку Provisioning и откройте настройки развертывания для частоты 2,4Ггц.

Добавляем параметры развертывания Provisioning для гостевой сети в MikroTik CapsMan



В списке Slave Configuration укажите конфигурацию cfg2free и нажмите кнопку OK.

Выбираем конфигурацию на 2,4ГГц для гостевой сети



Теперь откройте настройки развертывания для частоты 5Ггц. В списке Slave Configuration укажите конфигурацию cfg5free и нажмите кнопку OK.

Выбираем конфигурацию на 5ГГц для гостевой сети



Далее необходимо обновить настройки наших точек. Перейдите на вкладку Remote CAP, выделите все устройства с помощью клавиши Shift на клавиатуре, и нажмите кнопку Provision.

Обновляем настройки точек доступа в MikroTik CapsMan



Теперь откройте меню Wireless и на вкладке Interfaces вы увидите, что на роутере под основными Wi-Fi интерфейсами создались виртуальные интерфейсы, которые будут использоваться для подключения к открытой сети без пароля. Такие же интерфейсы создались и на нашей точке Wap.

Отображение виртуальных интерфейсов гостевой сети



В меню CAPsMAN на вкладке Interfaces также видно новые виртуальные интерфейсы. Они находятся под основными.

Новые интерфейсы гостевой сети в MikroTik CapsMan



Запрещаем клиентам гостевой сети доступ к сети администрации

Запретим клиентам доступ из одной сети в другую.

  1. Откройте меню IP - Routes.
  2. Перейдите на вкладку Rules.
  3. Нажмите синий плюсик.
  4. В поле Src. Address введите подсеть 192.168.88.0/24
  5. В поле Dst. Address введите открытую подсеть 192.168.1.0/24
  6. В списке Action выберите drop.
  7. Нажмите OK.

Этим правилом мы запретили доступ из гостевой подсети 192.168.1.0/24 в административную подсеть 192.168.88.0/24.

Запрещаем клиентам гостевой сети доступ к сети администрации



Теперь добавим еще одно правило, чтобы запретить доступ из административной подсети 192.168.88.0/24 в гостевую подсеть 192.168.1.0/24, т.е наоборот.

  1. Нажмите синий плюсик.
  2. В поле Src. Address введите подсеть 192.168.1.0/24
  3. В поле Dst. Address введите открытую подсеть 192.168.88.0/24
  4. В списке Action выберите drop.
  5. Нажмите OK.

Запрещаем клиентам административной сети доступ в гостевую сеть



Ограничиваем скорость в гостевой Wi-Fi сети

Чтобы гости не заняли весь канал интернета, и сотрудникам организации было комфортно работать, необходимо настроить ограничения скорости для каждого клиента гостевой сети.

Допустим у нас есть входной интернет канал 100 Мбит/с. Для внутренней сети кафе достаточно минимальной скорости 20 Мбит/с. Остальные 80 Мбит/с мы выделим для гостевой сети. Каждому гостю сделаем ограничение скорости в 2 Мбит/с.

Перед настройкой необходимо убедиться, что на роутере в фаерволе отключен fasttrack. Эта технология появилась начиная с RouterOS 6.29 и позволяет увеличить производительность путем пересылки данных без их дополнительной обработки. Однако если она включена, то ограничения скорости не сработают. Обычно это проявляется так: скорость загрузки не срабатывает, а скорость отдачи работает. Поэтому fasttrack необходимо отключить, либо применить для подсети, в которой не будут действовать ограничения скорости.

  1. Откройте меню IP - Firewall.
  2. На вкладке Filter Rules выберите правило fasttrack connection.
  3. Нажмите красный крестик Disable, чтобы деактивировать правило.

Правило fasttrack connection в фаерволе MikroTik



Но мы не будем его деактивировать, а применим для внутренней сети администрации 192.168.88.0/24, в которой не будут действовать ограничения.

  1. Сделайте двойной щелчок по правилу, чтобы открыть его настройки.
  2. В поле Src. Address укажите сеть 192.168.88.0/24
  3. Нажмите кнопку OK.

Настройка fasttrack на определенную подсеть



Теперь приступаем к настройке ограничений скорости для гостевой подсети 192.168.1.0/24.

Добавим pcq очередь на загрузку с ограничением 2 Мбит/с.

  1. Откройте меню Queues.
  2. Перейдите на вкладку Queue Types.
  3. Нажмите синий плюсик.
  4. В поле Type Name укажите название очереди на загрузку pcq-download-2M.
  5. В списке Kind выберите pcq.
  6. В поле Rate укажите ограничение скорости на загрузку 2M (2 Мбит/с).
  7. Проверьте, что напротив Dst. Address стоит галочка.
  8. Нажмите кнопку OK.

Настройка pcq очереди на загрузку с ограничением 2 Мбит/с



Добавим pcq очередь на отдачу с ограничением 2 Мбит/с.

  1. Нажмите синий плюсик.
  2. В поле Type Name укажите название очереди на загрузку pcq-upload-2M.
  3. В списке Kind выберите pcq.
  4. В поле Rate укажите ограничение скорости на отдачу 2M (2 Мбит/с).
  5. Поставьте галочку напротив Src. Address.
  6. Уберите галочку напротив Dst. Address.
  7. Нажмите кнопку OK.

Настройка pcq очереди на отдачу с ограничением 2 Мбит/с

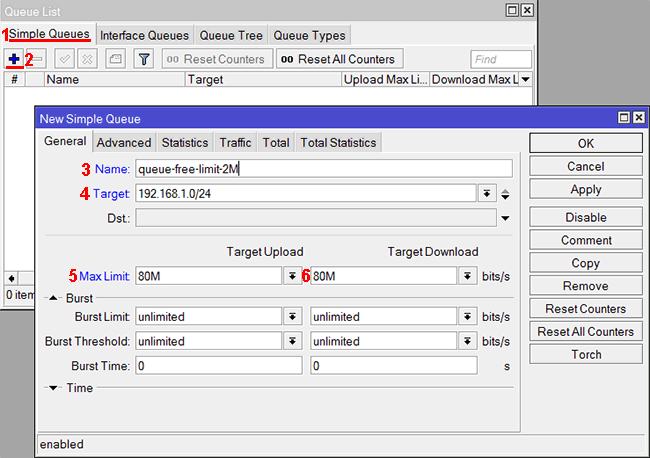

Теперь добавим правило с ограничениями скоростей.

  1. Перейдите на вкладку Simple Queues.
  2. Нажмите синий плюсик.
  3. В поле Name укажите название правила queue-free-limit-2M.
  4. В поле Target укажите нашу открытую подсеть 192.168.1.0/24
  5. В поле Max Limit в колонке Target Upload укажите максимальную скорость отдачи 80M (80 Мбит/с), которую мы выделяем на всю открытую подсеть.
  6. В поле Max Limit в колонке Target Download укажите максимальную скорость загрузки 80M (80 Мбит/с), которую мы выделяем на всю открытую подсеть.
    Настройка ограничения скорости в гостевой Wi-Fi сети

  7. Перейдите на вкладку Advanced.
  8. В списке Queue Type в колонке Target Upload выберите pcq-upload-2M.
  9. В списке Queue Type в колонке Target Download выберите pcq-download-2M.
  10. Нажмите кнопку OK.

Выбор pcq очередей для открытой Wi-Fi сети



Теперь подключитесь к открытой Wi-Fi сети mikrotik2free или mikrotik5free, и проверьте скорость с помощью сайта www.speedtest.net или аналогичного мобильного приложения.

Проверка скорости загрузки и отдачи в гостевой Wi-Fi сети



Показываем рекламу в гостевой Wi-Fi сети

Если вы хотите, чтобы гостей при подключении к открытой сети перебрасывало на рекламную страничку, необходимо настроить хот-спот. О настройке хот-спота читайте в статье Настройка HotSpot на Wi-Fi роутере MikroTik. Настройку начинайте с раздела 4. Настройка MikroTik HotSpot. В качестве интерфейса для хотспота Hotspot Inerface: укажите bridge-free - интерфейс нашей открытой сети и продолжайте настройку по статье.



----------------------------------------------------------------------

Удаленно настраиваем оборудование. Стоимость.
Vodafone: +38 095 406-06-02
Киевстар: +38 067 675-65-55
Life: +38 093 889-78-96

Друкована версія Поділіться статтею:
  • Звичайна форма
  • Facebook

Відгуки про статтю

  Оцінка: 5, Голосів: 94, Коментарів: 225

Залишити коментар
Ваше ім’я: *
Ваша пошта:

Коментар: *
Оцiнка:
Введіть символи: *
Поновити

Андрей 22.12.2024 15:04:34
Спасибо за статью, безшовка работает хорошо, но при добавлении bridge-free для гостевой сети по инструкции, доп. интерфейсы в capsman не появились :( Прошёлся по всем настройкам трижды, свою ошибку не понял) Может этот бридж требует доп. настроек? или в Discovery Interfaces прописать? или bridge-free добавить в LAN интерфейс на главном роутере, где основной bridge?
Андрей 22.12.2024 16:38:32
в СAP Interface эти 2 slave интерфейса появились, а в Wi-Fi Interface не появляются.
Евгений 12.08.2024 21:12:41
Спасибо вам! Реально ваша работа - большая помощь. У меня все заработало. До этого мучался 2 дня.
Ruslan 23.07.2024 17:33:52
Вже декілька раз зробив по цій інструкції і кожного разу телефон пише "WiFi з'єднання без доступу в інтернет". Що це може бути?
міша 22.04.2024 10:45:27
Зробіль інструкцію на 7 версї як настроювати там все поновому дякую !
Денис 09.01.2024 11:23:55
Може хто підказати після налаштування CAPsMAN все працює але в RemoteCAP з'являється разом з моїми точками якась чужа точка та в Radio.
Олег 05.09.2023 15:18:05
Чи бачить кліент менеджера через WiFi?
Налагоджував багато разів, все працює на ура, але всі точки підключалися по кабелю. Зараз потрібно добавить точку, кабель протягти нема можливості, а по повітрю ніяк не можу підключитись
Техпідтримка 06.09.2023 00:18:29
Бачить, але точка доступу повинна мати два Wi-Fi інтерфейси: 2,4 ГГц та 5 ГГц. Одним інтерфейсом прийдеться пожертвувати для підключення в якості клієнта.
Якщо точка має тільки Wi-Fi 2,4 ГГц, то треба докупляти ще одну точку для роботи на прийом Wi-Fi.
Також можна налаштувати точку в режимі репітера, але то буде зовсім інший принцип роботи, менша швидкість та стабільність.
Voodoo 25.12.2022 17:56:54
Доброго вечора. Після виконання кроку CAP enabled вайфай від точки доступу гаситься, але саму точку не видно на Капсмані. Зорієнтуйте в чому може бути причина?

Техпідтримка 25.12.2022 22:00:41
Після CAP enabled управління Wi-Fi точкою передається контролеру. Але Ви десь зробили помилку, тому Wi-Fi точка не стартує. Це може бути помилка в налаштуваннях контролера і в налаштуваннях точки. Треба передивлятися усі налаштування з початку.
Ігор 03.10.2022 20:42:04
Доброго вечера! Повідомте, будь-ласка, хто має інформацію, чи можна настроїти безшовну мережу із точками доступу mikrotik cap ac та роутером іншого виробника (linksys), чи потрібно щоб всі пристрої були mikrotik?
Техпідтримка 03.10.2022 21:55:23
Можливо, якщо налаштувати одну точку доступу mikrotik cap ac у якості контролера.
На роутері linksys треба буде вимкнути Wi-Fi, тому що не буде працювати бесшовне перемикання.
Ігор 03.10.2022 22:05:02
Щиро дякую за відповідь!
Сергей 29.09.2022 13:55:37
Уважаемые коллеги, здравствуйте.
Рекомендую ознакомиться с понятиями Roaming и Handover. То, что Роуминг подразумевает не пересекающиеся зоны вещания базовых станций. Абонент просто отключается от сети при переходе от одной базовой станции к другой.
Хэндовер перехватывает сигнал абонента от одной БС и переключает на другую БС без разрыва канала связи. Абонент даже не заметит этого.
Всё реализуетя каждым производителем на проприетарных протоколах. Только в IEEE802.11ax (WiFi6) это стандартизировали. То что в статье называют "бесшовным роумингом" и есть "handover".
Техпідтримка 29.09.2022 15:22:10
Добрый день.
Так и есть, но "в простонародье" недороуминг даже без поддержки 802.11r/k/v называют "бесшовный роуминг".
Потому что простым людям слова Roaming, Handover, 802.11r/k/v ни о чем не говорят.
Мы старались написать статью простым языком для простых людей не сильно вдаваясь в подробности, чтобы они смогли самостоятельно осилить настройку и не взорвать себе мозг.
Встречаются умники, которые узнали что "роуминг то не настоящий", дайте мне настоящий. А когда узнают цены на настоящий роуминг в несколько тысяч USD, сразу перестают умничать. О том, что клиентские устройства также должны поддерживать протоколы роуминга, никто естественно не задумывается.
Также у "настоящего роуминга" бывают проблемы с совместимостью клиентских устройств, т.к. сейчас у людей на руках большой зоопарк устройств с поддержкой далеко не самых последних беспроводных протоколов. Еще широко используются смартфоны с поддержкой только 2,4ГГц и N-стандарта.
Поэтому мы считаем, что "настоящий роуминг" бесполезен, пока все не перейдут на устройства с поддержой протокола 802.11ax.
Обычный "недороуминг" тажке автоматически переключает между точками, и Wi-Fi точки стоят недорого, что еще нужно простому обывателю.
Сторінки: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13
Магазин
Техпідтримка
Наші партнери

© 2003–2024 «Компанія ТехноТрейд»
інтернет-магазин мережевого обладнання
×
×
Валюта:
