Настройка Wi-Fi роутера Alfa AIP-W525H

1. Подключение компьютера к Wi-Fi роутеру
2. Настройка Wi-Fi роутера
3. Настройка WAN порта
   • DHCP Client - автоматическое получение настроек по DHCP
   • Static IP - ввод настроек вручную
   • PPPoE - настройка подключения по PPPoE
   • PPTP - настройка VPN подключения PPTP
   • L2TP - настройка VPN подключения L2TP
4. Настройка Wi-Fi
5. Клонирование MAC адреса компьютера в роутер
6. Настройка пароля администратора
7. Сброс роутера к заводским настройкам

Подключение компьютера к Wi-Fi роутеру

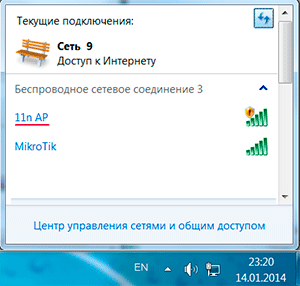

Для настройки роутера нужно подключить к нему компьютер по сетевому кабелю или по Wi-Fi. По Wi-Fi нужно подключиться к точке доступа с именем по умолчанию 11n AP.

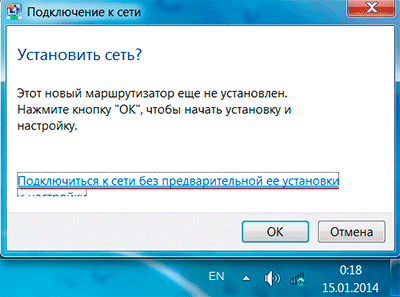

Если в Windows 7 появляется окно с просьбой ввести пин-код, то при подключении нужно выбирать Подключиться к сети без предварительной ее установки и настройки.

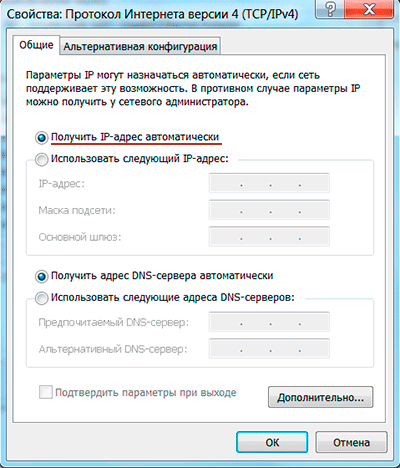

Если вы подключаетесь по кабелю, то убедитесь, что сетевая карта компьютера настроена на автоматическое получение сетевых настроек.
Настройки сетевой карты находятся в меню «Пуск» – «Панель управления» - «Сеть и Интернет» - «Центр управления сетями и общим доступом» - «Изменение параметров адаптеров» - «Подключение по локальной сети» - «Свойства» - «Протокол Интернета версии 4 (TCP/IPv4)» - «Свойства».

Подключите кабель от компьютера в желтый порт маршрутизатора, а кабель провайдера в черный WAN порт.

Настройка Wi-Fi роутера

Откройте браузер Internet Explorer и введите адрес 192.168.2.1

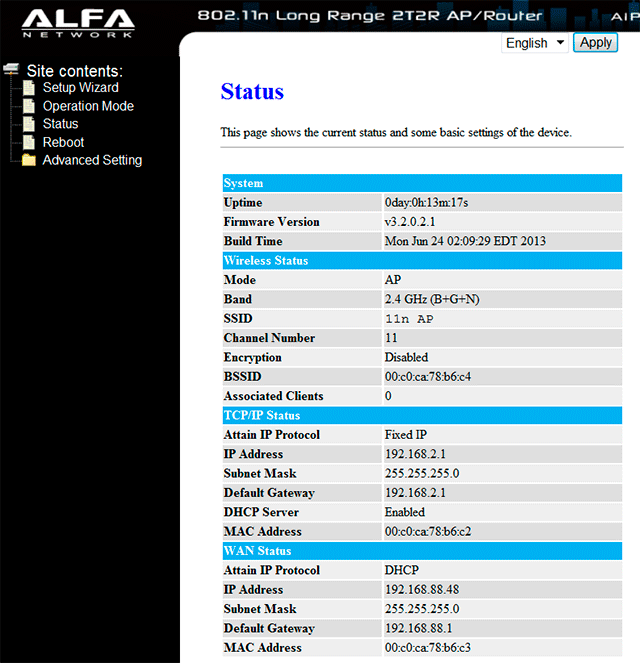

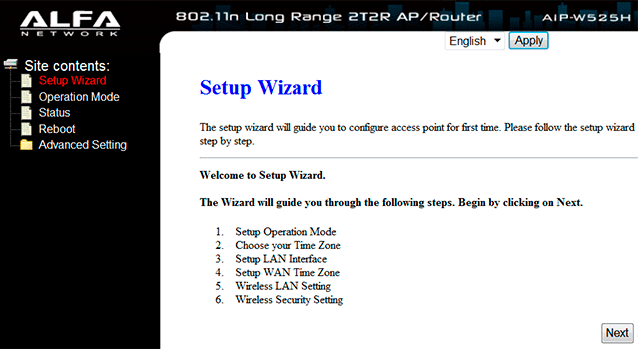

Появится меню настройки роутера Alfa AIP-W525H.

Откройте меню Setup Wizard и нажмите кнопку Next.

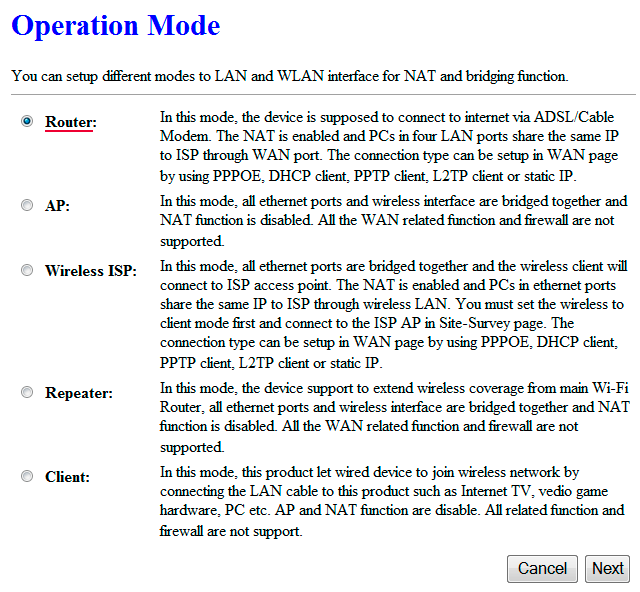

В следующем окне выберите режим работы Router.

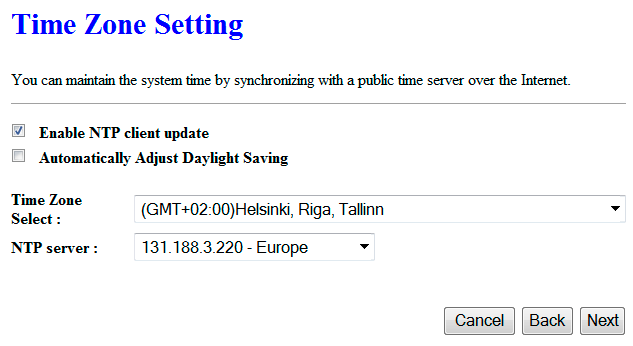

Настройте параметры времени и синхронизацию с NTP сервером времени.

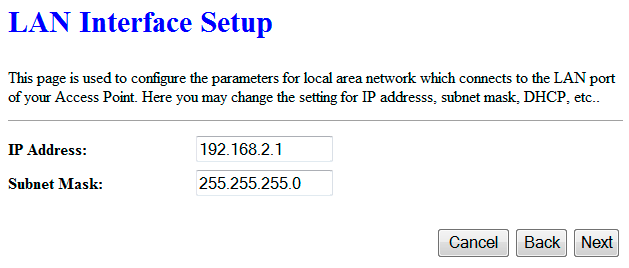

В следующем окне указан IP адрес роутера. Оставляем все без изменений и жмем Next.

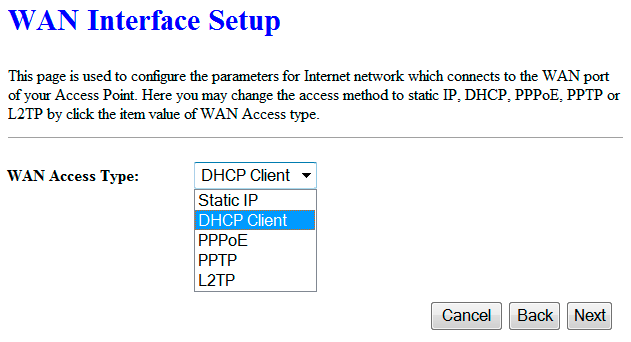

Выберите, каким образом, роутер будет получать сетевые настройки от провайдера, т.е. настраиваем WAN порт.

• Static IP - ввод настроек вручную
• DHCP Client - автоматическое получение настроек по DHCP
• PPPoE - настройка подключения по PPPoE
• PPTP - настройка VPN подключения PPTP
• L2TP - настройка VPN подключения L2TP

Настройка WAN порта

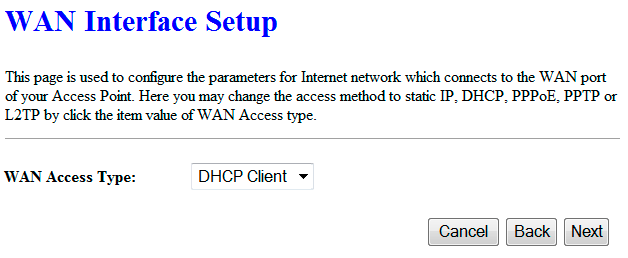

DHCP Client - автоматическое получение настроек по DHCP

После выбора DHCP Client и нажатия кнопки Next, переходим к настройке Wi-Fi.

Static IP - ввод настроек вручную

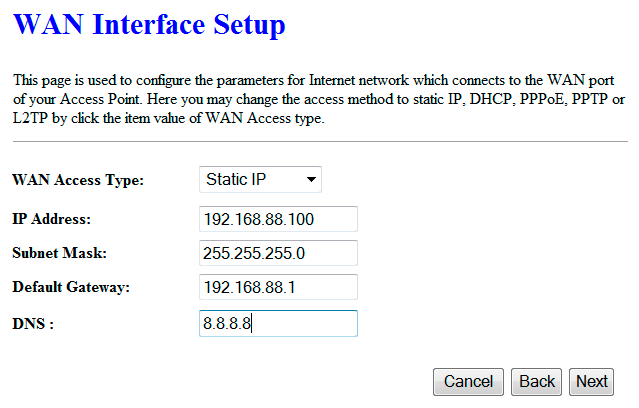

Если сетевые настройки нужно ввести вручную, вводим необходимые параметры:

• IP Address - IP адрес
• Subnet Mask - маска подсети
• Default Gateway - шлюз по умолчанию
• DNS - адрес DNS сервера. Можно ввести адрес DNS сервера Google 8.8.8.8

После нажатия кнопки Next, переходим к настройке Wi-Fi.

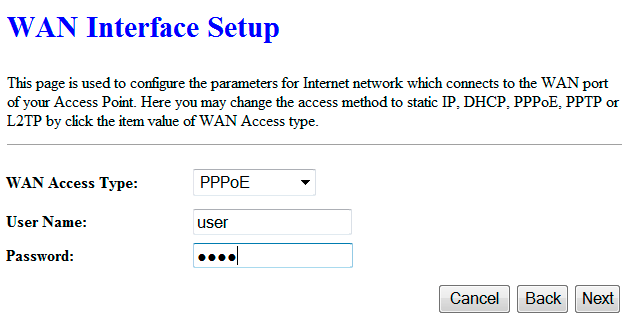

PPPoE - настройка подключения по PPPoE

Если провайдер предоставляет доступ в интернет по технологии PPPoE, введите параметры подключения:

• User Name - имя пользователя
• Password - пароль

После нажатия кнопки Next, переходим к настройке Wi-Fi.

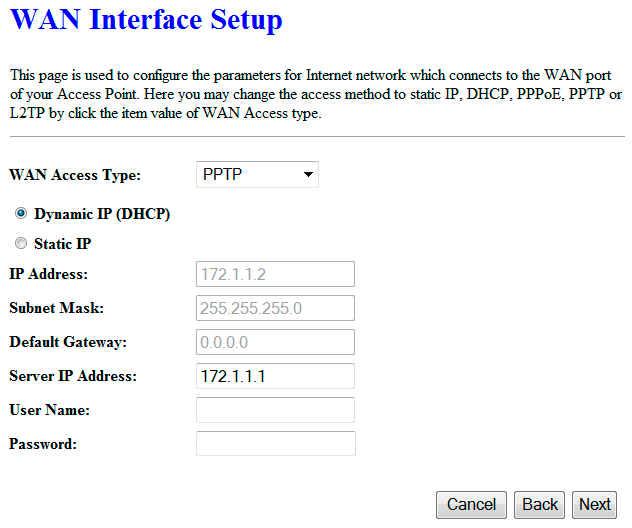

PPTP - настройка VPN подключения PPTP

Если провайдер предоставляет доступ к интернету по VPN технологии PPTP, введите параметры подключения:

• Dynamic IP (DHCP) - получение сетевых настроек автоматически по DHCP
• Static IP - ввод сетевых настроек вручную
  • IP Address - IP адрес
  • Subnet Mask - маска подсети
  • Default Gateway - шлюз по умолчанию
• Server IP Address - адрес VPN сервера
• User Name - имя пользователя
• Password - пароль

После нажатия кнопки Next, переходим к настройке Wi-Fi.

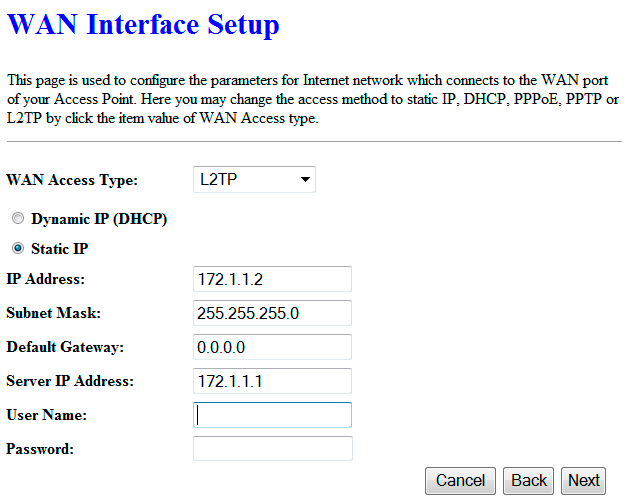

L2TP - настройка VPN подключения L2TP

Если провайдер предоставляет доступ к интернету по VPN технологии L2TP, введите параметры подключения:

• Dynamic IP (DHCP) - получение сетевых настроек автоматически по DHCP
• Static IP - ввод сетевых настроек вручную
  • IP Address - IP адрес
  • Subnet Mask - маска подсети
  • Default Gateway - шлюз по умолчанию
• Server IP Address - адрес VPN сервера
• User Name - имя пользователя
• Password - пароль

После нажатия кнопки Next, переходим к настройке Wi-Fi.

Настройка Wi-Fi

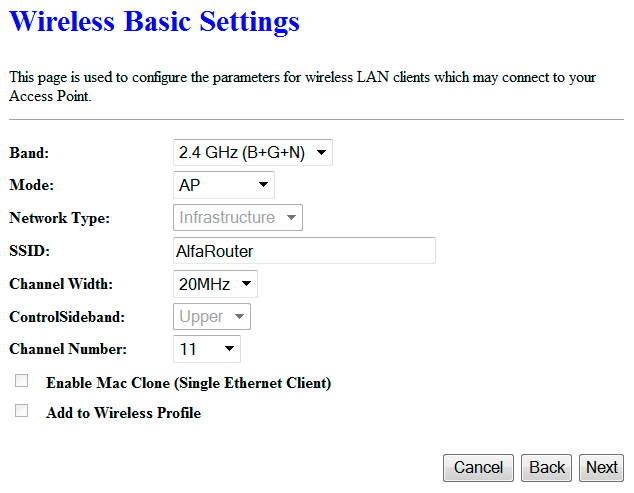

Введите настройки Wi-Fi:

• SSID - имя Wi-Fi точки, которое будет отображаться при сканировании Wi-Fi сетей.
• Channel Width - ширина канала. Лучше поставить 20MHz, поскольку некоторые устройства могут не поддерживать ширину канала 40MHz.
• Channel Number - номер канала, на котором будет работать роутер. Есть 3 непересекающихся канала: 1, 6 и 11. Желательно выбрать такой номер канала, на котором не работают другие Wi-Fi роутеры. Это позволит избежать помех от других Wi-Fi роутеров.

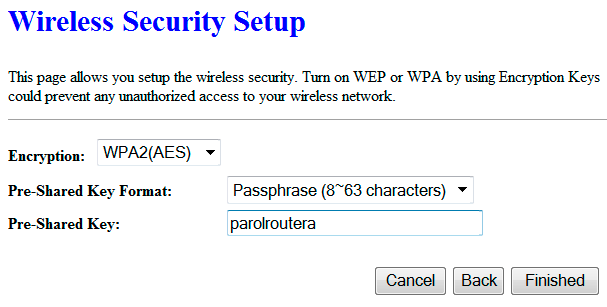

Выберите тип шифрования Encryption: WPA2 (AES) и в поле Pre-Shared Key введите пароль для подключения к роутеру по Wi-Fi. Длина пароля должна быть минимум 8 символов.

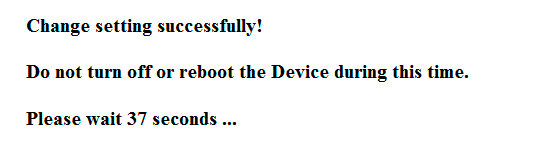

После нажатия кнопки Finished, появится сообщение с просьбой подождать, пока роутер перезагрузится.

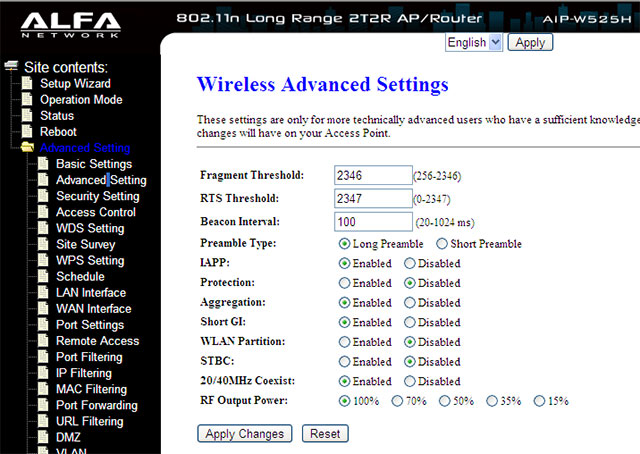

Мощность Wi-Fi регулируется в меню Advanced Setting - Advanced Setting. Значения мощности RF Output Power выставляются от 15% до 100%. Ставьте мощность 100% только при действительной необходимости. Лучше выбирать такие значения мощности, которые обеспечивают нужное вам Wi-Fi покрытие. Это позволит получить высокую скорость работы, стабильность и вы не будете создавать помехи другим Wi-Fi устройствам.

Клонирование MAC адреса компьютера в роутер

У каждого сетевого устройства есть уникальный MAC адрес. Некоторые провайдеры раздают интернет только тем компьютерам, чьи MAC адреса внесены в их базу. Т.е. если подключить к вашему кабелю провайдера другой компьютер, то он не сможет выйти в интернет. Тоже самое касается и роутера, он не сможет раздавать интернет. Чтобы этого избежать, нужно в роутере прописать разрешенный MAC адрес компьютера.

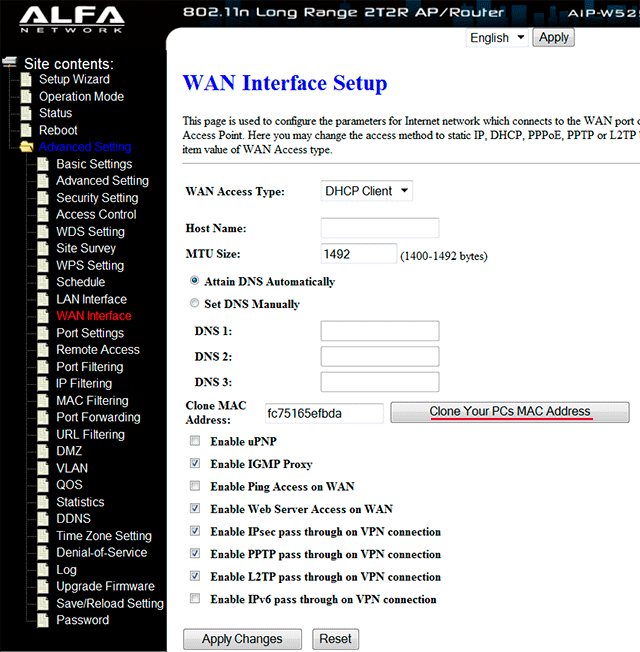

Откройте в настройках роутера меню Advanced Setting - WAN Interface и нажмите кнопку Clone Your PCs MAC Address. После этого в поле Clone MAC Address появится MAC адрес компьютера. Далее нажмите кнопку Apply Changes.

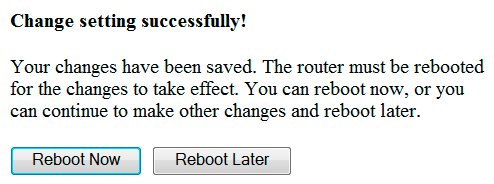

В следующем окне нажмите кнопку Reboot Now. Роутер перезагрузится и ему присвоится новый MAC адрес компьютера.

Настройка пароля администратора

Чтобы никто, кроме администратора не смог войти в настройки роутера Alfa AIP-W525H, нужно задать пароль для входа.

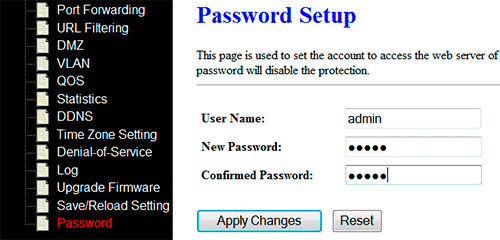

Откройте меню Advanced Setting - Password и введите настройки:

• User Name - имя пользователя
• New Password - пароль
• Confirmed Password - подтвердите пароль

В конце нажмите Apply Changes.

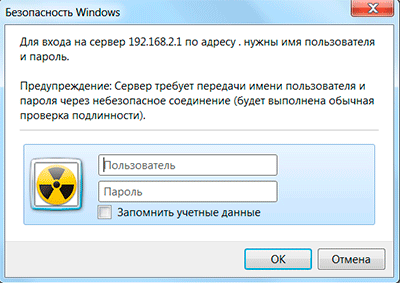

Теперь, при открытии настроек роутера, нужно ввести имя пользователя и пароль.

Сброс роутера к заводским настройкам

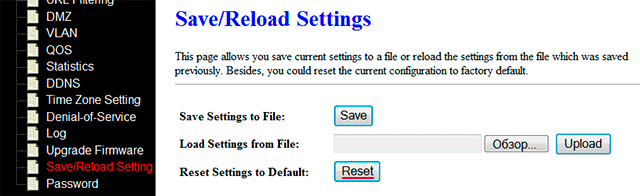

Сбросить роутер Alfa AIP-W525H к заводским настройкам можно через меню Advanced Setting - Save/Reload Settings. Нажмите напротив Reset Settings to Default кнопку Reset.

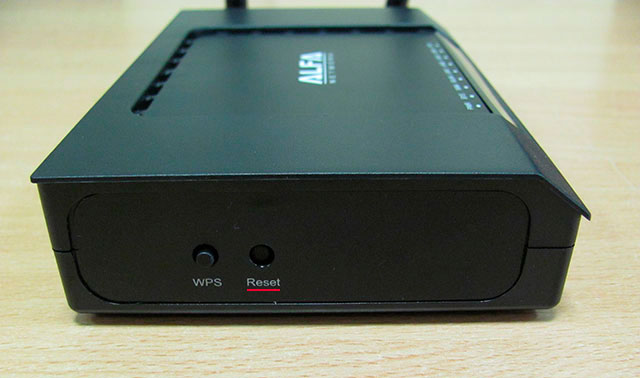

Если вы не можете попасть в настройки роутера, его можно сбросить кнопкой Reset с левого бока устройства.

Зажмите и держите кнопку Reset, пока на роутере не начнет мигать индикатор SYS. После этого отпустите кнопку. Роутер перезагрузится и сбросит настройки к заводским.
